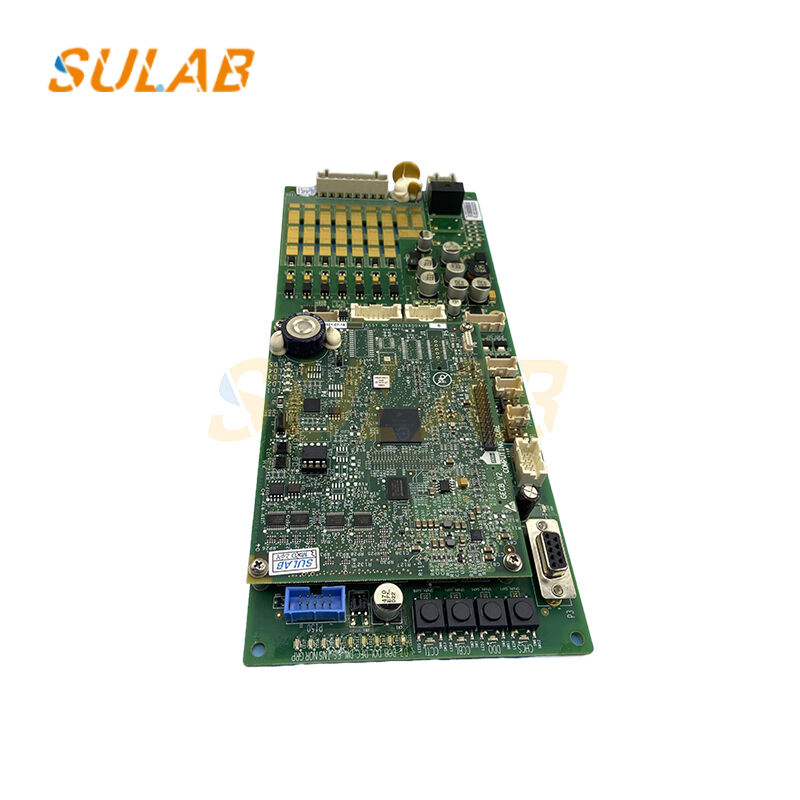

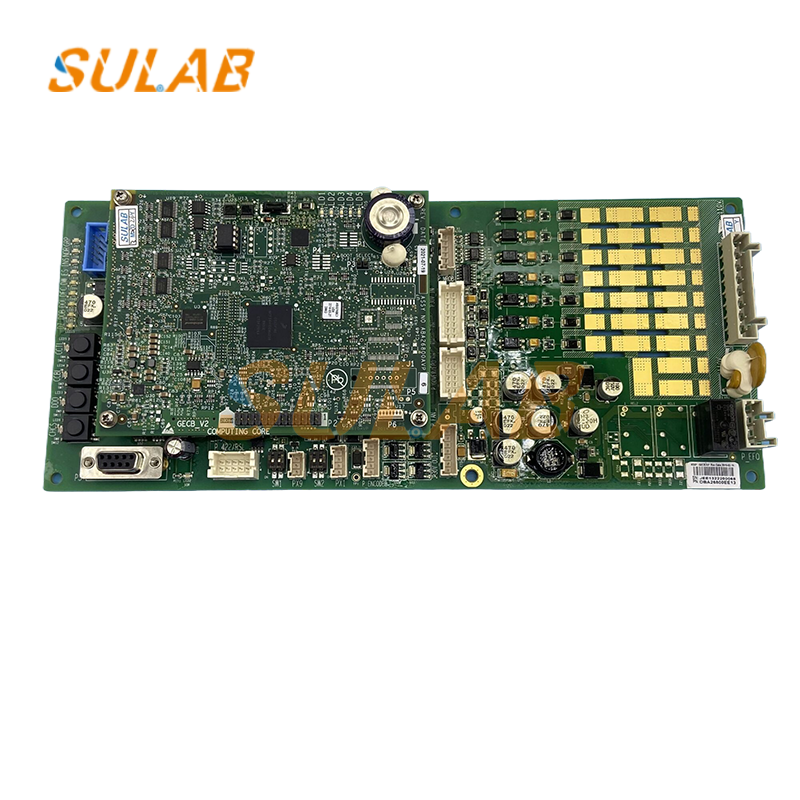

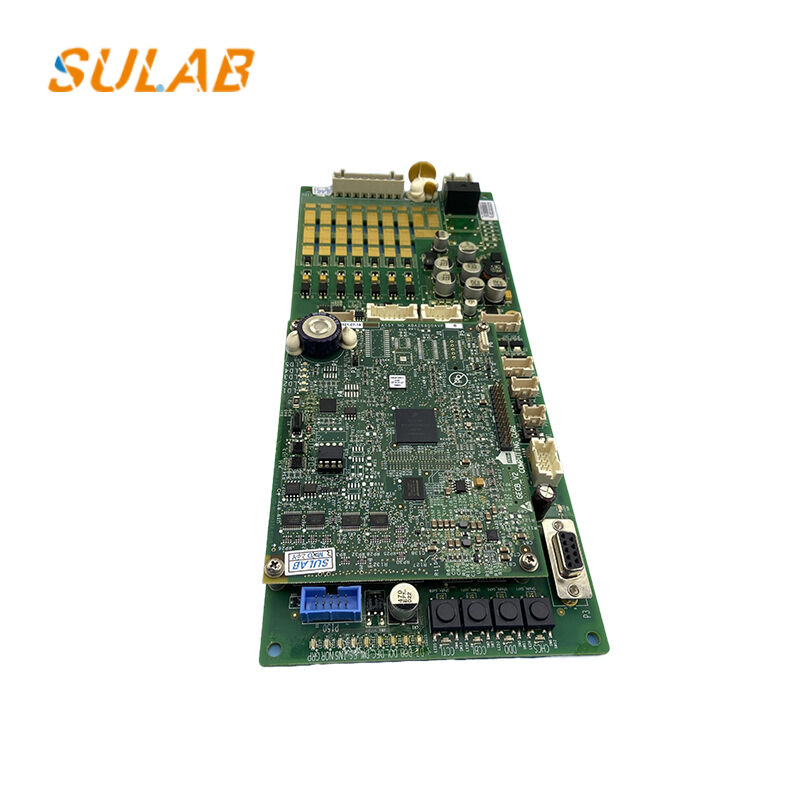

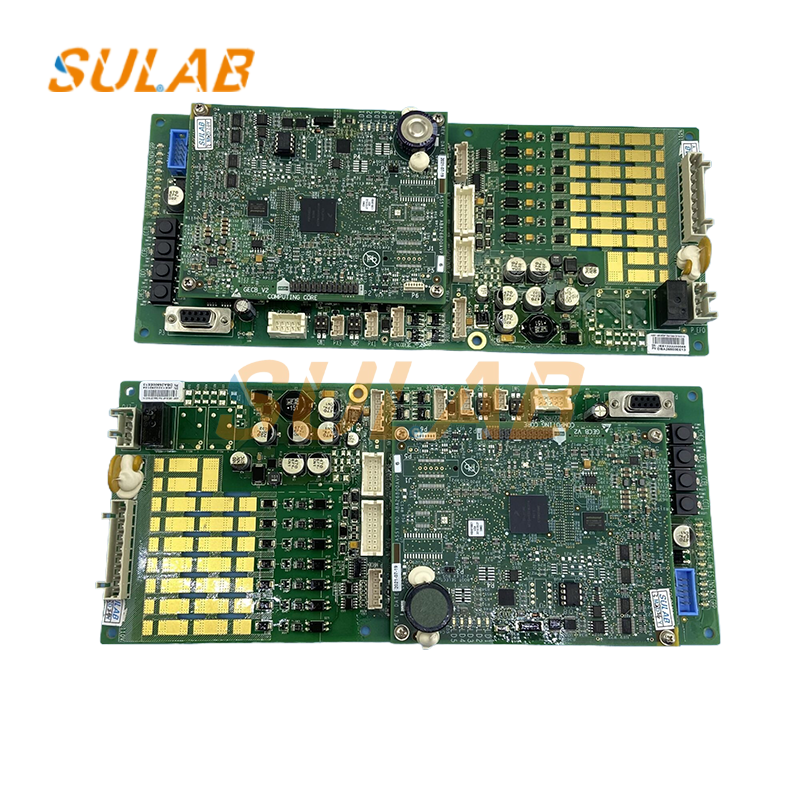

OT*S GECB Main Board DBA26800EE13 PCB управления лифтом с обработкой сигнала и мониторингом безопасности

OT*S GECB Main Board DBA26800EE13 | GEN2 MRL Elevator General Control PCB Board Signal Processing & Safety Monitoring Lift Spare Parts

DBA26800EE13 является оригинальной основной платой управления GECB (General Elevator Control Board) исключительно для без машинных помещений лифтов OTIS GEN2. Являясь центральным мозгом всей системы лифта, он использует архитектуру управления промышленным микропроцессором, интегрирует многоканальные терминалы ввода/вывода сигналов, порты связи CAN-шины и схемы диагностики неисправностей. Он идеально поддерживает систему тяги стальным ремнем, обратную связь по положению энкодера, прием сигнала датчика уровня и все функции обнаружения контура безопасности.

• Общее управление логикой работы лифта




  Обработка всех сигналов вызова от COP, LOP и верха кабины; расчет скорости движения, ускорения, замедления и точек выравнивания для обеспечения плавного старта, равномерного движения и точной остановки на этаже лифта GEN2.
• Сбор и анализ сигналов с нескольких датчиков




  Прием сигналов обратной связи от энкодера тягового двигателя, датчика контроля стального ремня, фотоэлектрического датчика уровня и переключателей контура безопасности; непрерывное определение положения кабины в реальном времени, состояния ремня и блокировки дверей.
• Защита блокировки контура безопасности




  Контроль цепи безопасности, включая датчик превышения скорости, блокировку дверей кабины, блокировку шахтной двери, датчик безопасности приямка и конечные выключатели. Немедленное отключение выходной мощности привода при обнаружении аномального сигнала для предотвращения 冲顶 (удара), приседания и движения с открытыми дверями.
• Связь системы и взаимодействие данных




  Реализация двусторонней передачи данных между основной платой, платой управления дверями, устройством контроля ремня и инвертором через CAN-шину; поддержка удаленной загрузки неисправностей и оптимизации графика движения лифта.
• Запись неисправностей и предиктивное обслуживание




  Автоматическое сохранение кодов исторических неисправностей, записей работы и журналов аномальных сигналов. Помощь техническому персоналу в быстром поиске причин неисправностей, сокращении времени простоя лифта и снижении затрат на обслуживание.

Плата управления лифтом - Часто задаваемые вопросы

В1: Как определить правильную замену платы управления лифта?
Чтобы определить правильную замену платы управления лифта, проверьте оригинальный номер детали, ревизию оборудования, маркировку платы и модель контроллера лифта. Четкие фотографии обеих сторон платы могут помочь отличить разные версии.

В2: Могут ли платы управления лифта с похожими номерами деталей быть взаимозаменяемыми?
Не обязательно. Платы управления лифта с похожими номерами деталей могут отличаться ревизиями оборудования, прошивкой, расположением разъемов или протоколами связи. Совместимость должна быть проверена с существующей системой лифта.

В3: Требуется ли программирование для замены платы управления лифта?
Некоторые заменяемые платы управления требуют настройки прошивки, параметров или программирования, специфичного для системы. Другие могут уже содержать необходимое программное обеспечение. Правильная процедура зависит от модели платы и ее роли в системе управления лифтом.

В4: Можно ли заменить неисправную плату управления лифта без замены всей системы управления?
В некоторых случаях отдельную плату можно заменить, если замена совместима с существующим контроллером, прошивкой, проводкой и подключенными компонентами. Квалифицированный специалист должен подтвердить неисправность перед принятием решения о замене.

В5: Какую информацию следует предоставить при поиске замены платы управления лифта?
Пожалуйста, предоставьте оригинальный номер детали платы, ревизию оборудования, модель лифта, четкие фотографии платы и требуемое количество. SULAB может помочь проверить эти детали и доступные варианты замены.
