Поворотный регулируемый роликовый концевой выключатель ME-8108 с конфигурацией контактов 2НО+2НЗ и защитой IP65 для станков с ЧПУ и автоматизации
-
Выделить
Регулируемый роликовый рычаг
,Позиционный переключатель 2НО+2НЗ
,Промышленный концевой выключатель IP65
-
ТипМЕ-8108
-
Название продуктаME-8108 Концевой выключатель с поворотным регулируемым роликовым рычагом
-
ТранспортВоздушные перевозки, морские перевозки, запросы клиентов, DHL TNT FEDEX UPS, морская доставка
-
ПриложениеДетали лифта, подъемник, лифт
-
Тип бизнесаПроизводитель
-
УпаковкаПо желанию клиента, упаковано в картонную коробку.
-
Номер моделиМЕ-8108
-
Количество мин заказа1
-
Время доставки3-5 рабочих дней
-
Условия оплатыД/А,Д/П,Т/Т,Вестерн Юнион
Поворотный регулируемый роликовый концевой выключатель ME-8108 с конфигурацией контактов 2НО+2НЗ и защитой IP65 для станков с ЧПУ и автоматизации

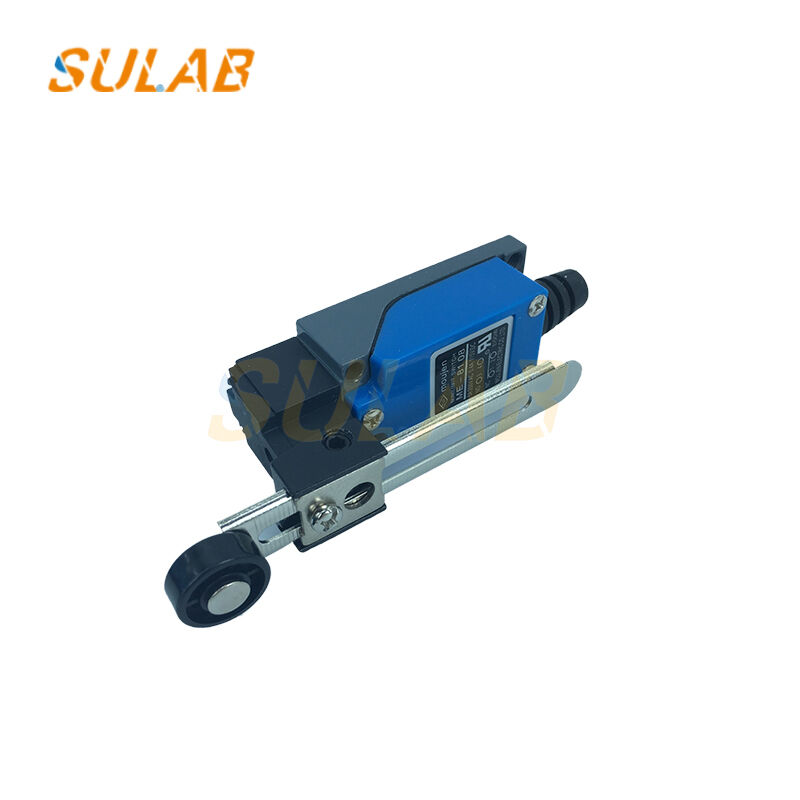

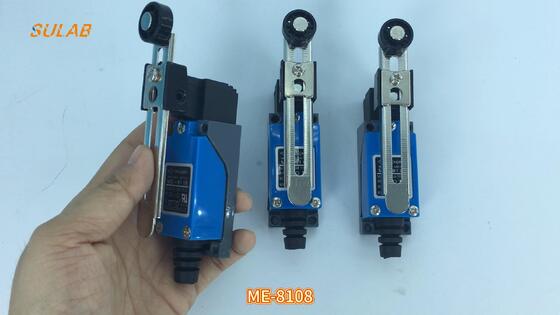

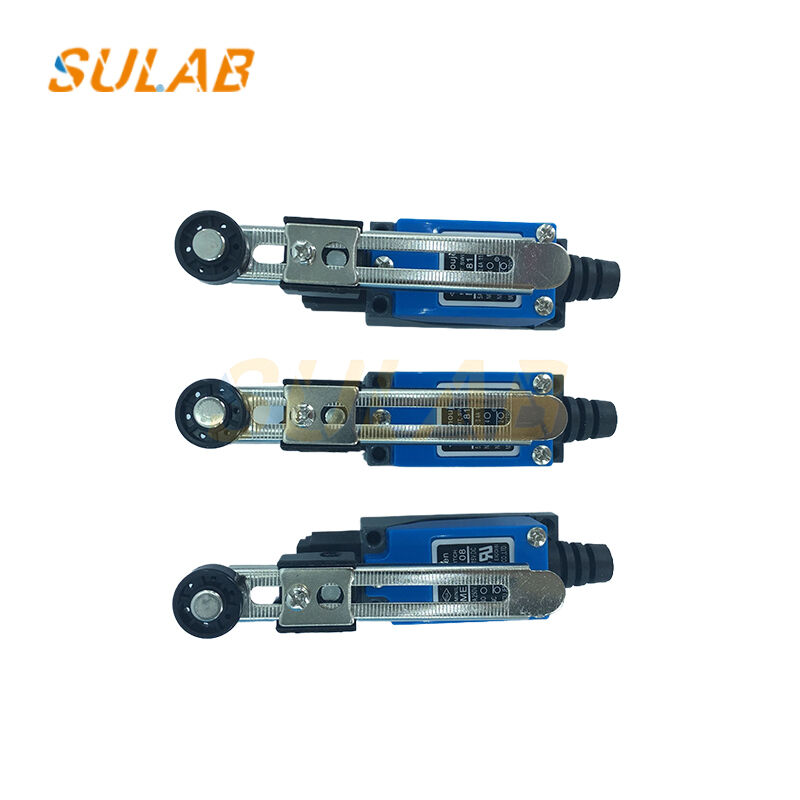

Поворотный регулируемый роликовый концевой выключатель ME-8108
ME-8108 - это универсальный промышленный поворотный концевой выключатель с регулируемым роликовым рычагом, предназначенный для точного определения положения в автоматизированном оборудовании. Этот компактный, но прочный выключатель преобразует механическое движение в электрические сигналы, что делает его идеальным для станков с ЧПУ, конвейерных систем, упаковочного оборудования и промышленной автоматизации. Благодаря вращению на 90° в обе стороны и регулируемому рычагу, ME-8108 предлагает гибкие варианты установки для различных механических конфигураций.
Основные характеристики
- Регулируемый роликовый рычаг: Вращение на 90° влево/вправо с регулируемым нейлоновым роликом для точного позиционирования
- Двухконтурная конструкция: Конфигурация контактов 2НО + 2НЗ (DPST) для универсальной логики управления
- Высокий номинальный ток: 5А при 250В переменного тока / 0,4А при 115В постоянного тока для тяжелых условий эксплуатации
- Защита IP65: Пыленепроницаемый и защищенный от струй воды низкого давления
- Компактный металлический корпус: Корпус из цинкового сплава с пластиковой крышкой для долговечности и устойчивости к электромагнитным помехам
- Мгновенное действие: Механизм с быстрым срабатыванием обеспечивает надежное переключение контактов
- Универсальная совместимость: Прямая замена для серий Moujen, Panasonic AZ-8108 и TZ-8108
Технические характеристики
| Номер модели | ME-8108 |
|---|---|
| Серия | Серия ME (совместима с сериями AZ/TZ) |
| Тип привода | Регулируемый поворотный рычаг с роликом |
| Действие привода | Мгновенное (быстрое срабатывание) |
| Конфигурация контактов | 2 НО + 2 НЗ (DPST - двухполюсный однонаправленный) |
| Альтернативные контакты | Доступны 1 НО + 1 НЗ |
| Номинальное напряжение | 250В переменного тока / 115В постоянного тока |
| Номинальный ток | 5А (переменный ток) / 0,4А (постоянный ток) |
| Тепловой ток (Ith) | 10А |
| Сопротивление контактов | ≤15-25 мОм (начальное) |
| Сопротивление изоляции | ≥100 МОм (при 500В постоянного тока) |
| Диэлектрическая прочность | 1000-1500В переменного тока (50/60 Гц в течение 1 минуты) |
| Степень защиты | IP65 (пыленепроницаемый, защита от струй воды) |
| Скорость срабатывания | 0,5 мм - 50 см/сек |
| Частота срабатывания | Механическая: 120 операций/мин Электрическая: 30 операций/мин |
| Механический ресурс | 10 000 000 операций |
| Электрический ресурс | 300 000-500 000 операций |
| Рабочая температура | -5°C - +65°C (-15°C - +70°C расширенный диапазон) |
| Влажность при хранении | ≤95% относительной влажности |
| Виброустойчивость | 10-55 Гц, амплитуда 1,5 мм |
| Ударопрочность | 1000 м/с² (механическая прочность) |
| Материал корпуса | Металлический корпус из цинкового сплава (Zamack) + пластиковая крышка |
| Материал ролика | Нейлон (диаметр 18 мм) |
| Длина рычага | 10-11 см (регулируемая) |
| Монтаж | Вертикальный/горизонтальный винтовой монтаж (M4/M5) |
| Тип клемм | Винтовые клеммы (кабель 0,5-1,5 мм²) |
| Размеры (Д × Ш × В) | 125×28×50 мм / 81,4×43,2×33 мм (зависит от производителя) |
| Вес | 93 г - 150 г |
| Соответствие стандартам | GB14048.5, IEC 60947-5-1, EN 60947-5-1 |
