Совершенно новый оригинальный программируемый логический контроллер (ПЛК) с обнаружением инфракрасного луча и бесконтактной идентификацией объектов для промышленной автоматизации

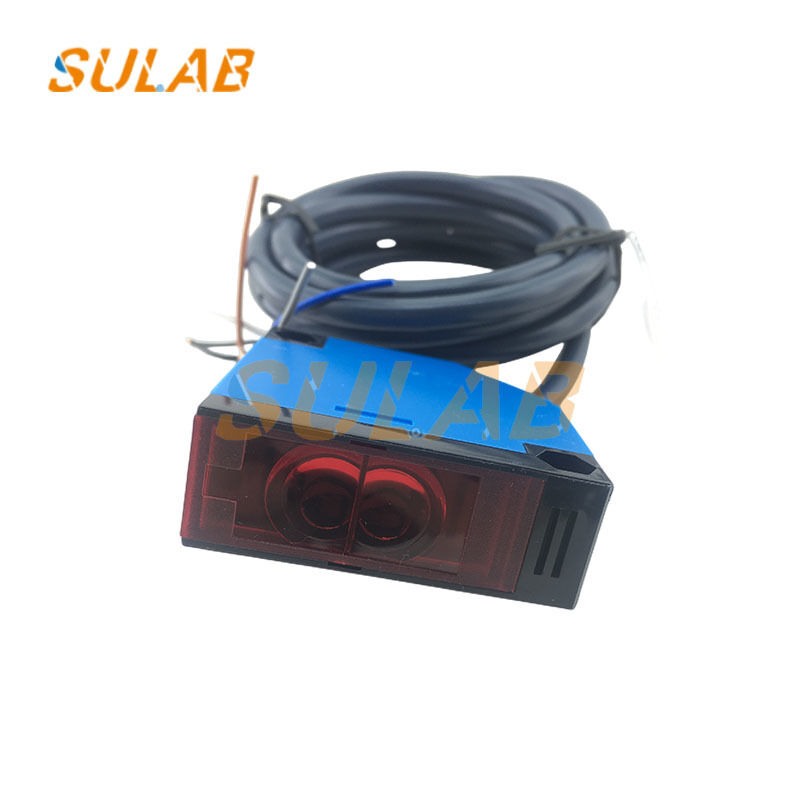

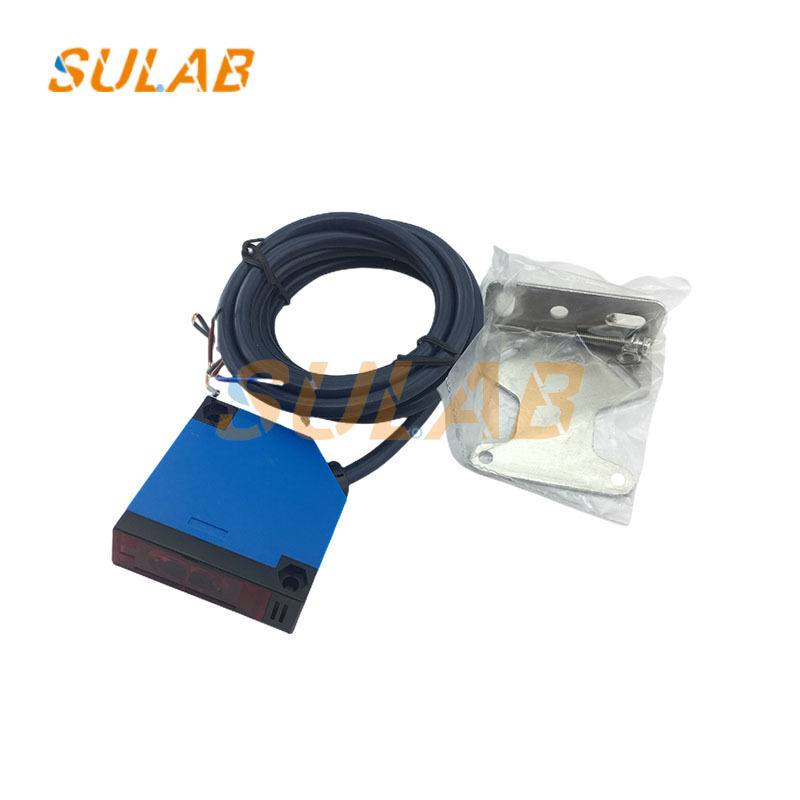

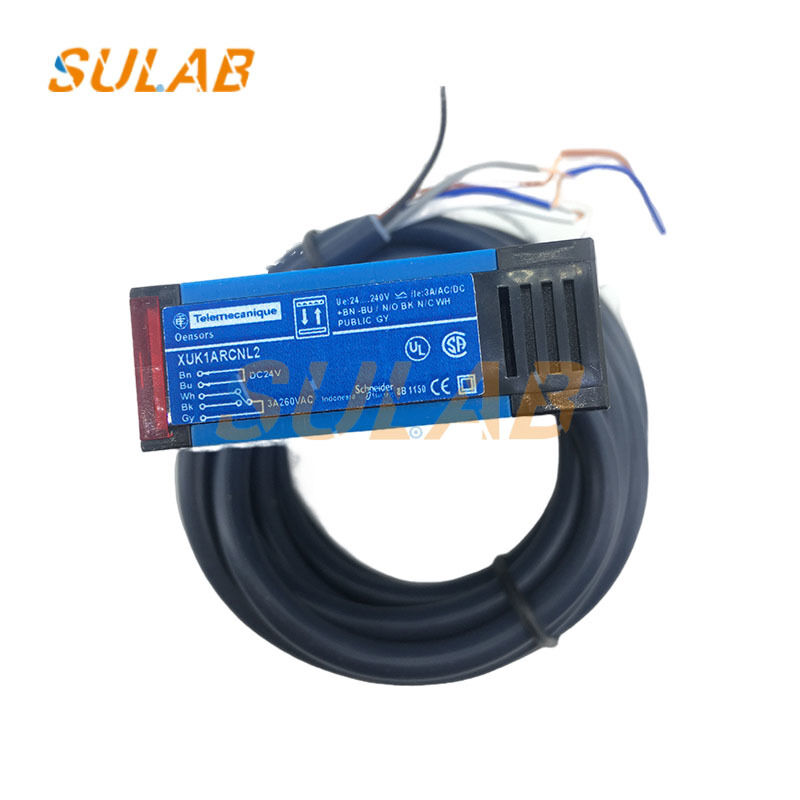

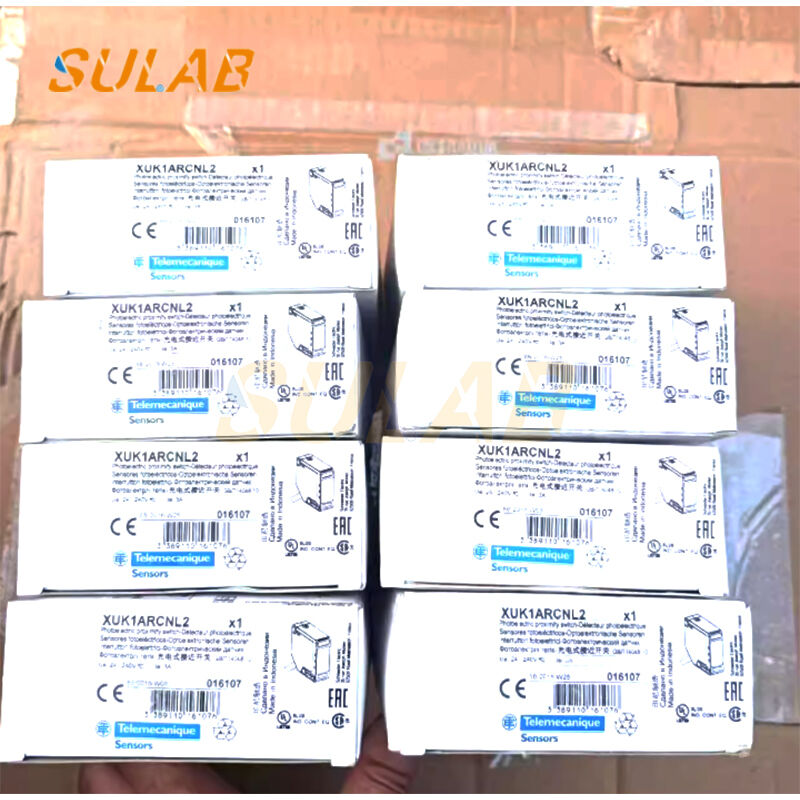

XUK1ARCNL2  Новый оригинальный складской промышленный автоматизированный ПЛК, программируемый контроллер, новые фотоэлектрические датчики

Излучение направленного инфракрасного луча: передатчик датчика включает в себя полупроводниковый источник света (обычно инфракрасный излучающий диод), который преобразует входной сигнал тока в стабильный инфракрасный луч во время работы. Этот инфракрасный свет менее подвержен влиянию помех от видимого света, обеспечивая стабильность обнаружения. Луч точно направлен на специальный отражатель в заданном направлении.

Отражение луча через отражатель: специальный отражатель обычно состоит из трехсторонней призматической решетки с прямым углом. Когда инфракрасный луч попадает на отражатель, он претерпевает множественные ортогональные отражения, в конечном итоге эффективно отражаясь обратно по своему первоначальному пути излучения и направляясь к приемнику датчика. Это основная причина стабильного оптического пути фотоэлектрического выключателя зеркального отражения.

Идентификация объекта на основе статуса приема луча: приемник датчика, состоящий из светочувствительных компонентов, таких как фотодиоды, непрерывно и стабильно принимает инфракрасный луч, отраженный отражателем, когда нет препятствий, преобразуя световой сигнал в соответствующий электрический сигнал. Когда объект входит в оптический путь между датчиком и отражателем, объект блокирует инфракрасный луч, в результате чего приемник либо не получает свет, либо испытывает резкое снижение интенсивности света, что приводит к значительному изменению электрического сигнала.

Обработка сигнала и выдача команды переключения: внутренняя схема обработки датчика отслеживает электрический сигнал, преобразованный приемником, в режиме реального времени. Как только обнаруживается изменение электрического сигнала, которое соответствует заданному порогу, он быстро определяет, что измеренный объект прошел мимо, а затем выдает сигнал переключения ВКЛ/ВЫКЛ в соответствии с установленной логикой. Этот сигнал может быть передан в последующую систему управления, запуская серию связанных действий, таких как отключение оборудования, сигнализация или перенаправление тока, тем самым завершая бесконтактное обнаружение объекта.
