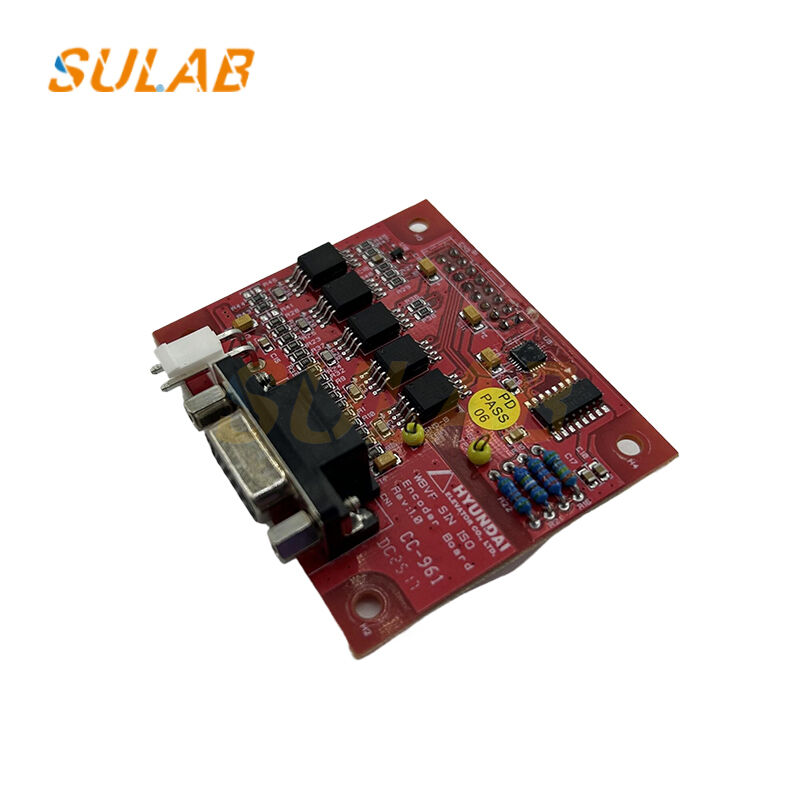

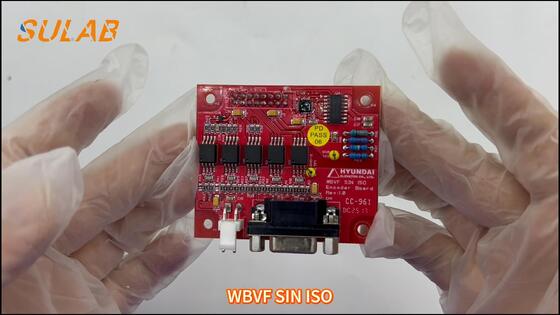

Инверторная плата Hyundai WBVF (сертифицирована SIN ISO) является критически важным управляющим компонентом, разработанным для лифтовых систем Hyundai, служащим основным драйвером как для двигателей дверных приводов, так и для главных тяговых двигателей. Эта высокопроизводительная плата управления VVVF (переменное напряжение, переменная частота) обеспечивает плавную, энергоэффективную и точную работу механизмов дверей лифта и движения кабины.
Изготовленная в соответствии со строгими стандартами качества Hyundai и сертифицированными по ISO производственными процессами, плата WBVF интегрирует передовую технологию векторного управления, диагностику неисправностей в реальном времени и комплексные функции безопасности. Она предназначена для бесшовной замены в существующих установках Hyundai и полностью совместима с широким спектром моделей лифтов Hyundai, обеспечивая минимальное время простоя во время технического обслуживания или проектов модернизации.
| Технические характеристики | ||
|---|---|---|
| Электрические характеристики | Входное питание | 3-фазное 380-480В переменного тока ±10% | 50/60Гц |
| Управляющее напряжение | 24В постоянного тока ±15% | Требуется изолированное питание | |
| Выходное напряжение | 0-480В переменного тока, 3-фазное | Управление ШИМ | |
| Выходная частота | 0-120Гц | Режим векторного управления | |
| Номинальный ток | 15А непрерывно | 25А пиковый (3 секунды) | |
| Номинальная мощность | 7.5кВт при 400В | Для двигателей до 10 л.с. | |
| Механические характеристики | Размеры | 185мм × 125мм × 45мм (Д×Ш×В) | Без учета разъемов |
| Вес | 0.85 кг | Вес нетто | |
| Метод монтажа | 4 × отверстия для монтажа M4 | В комплекте стойки для печатной платы | |
| Материал платы | FR-4, толщина 2.4мм | Высокотемпературный | |
| Класс компонентов | Промышленный (-40°C до +105°C) | Увеличенный срок службы | |
Подходит для моделей лифтов Hyundai:
Применение:
В1: Как определить правильную замену платы управления лифта?
Чтобы определить правильную замену платы управления лифта, проверьте оригинальный номер детали, ревизию оборудования, маркировку на плате и модель контроллера лифта. Четкие фотографии обеих сторон печатной платы могут помочь отличить разные версии.
В2: Могут ли платы управления лифтов с похожими номерами деталей быть взаимозаменяемыми?
Не обязательно. Платы управления лифтов с похожими номерами деталей могут отличаться ревизиями оборудования, прошивкой, расположением разъемов или протоколами связи. Совместимость должна быть проверена с существующей системой лифта.
В3: Требуется ли программирование для замены платы управления лифта?
Некоторые заменяемые платы управления требуют настройки прошивки, установки параметров или специфического для системы программирования. Другие могут уже содержать необходимое программное обеспечение. Правильная процедура зависит от модели печатной платы и ее роли в системе управления лифтом.
В4: Можно ли заменить неисправную плату управления лифта без замены всей системы управления?
В некоторых случаях отдельную печатную плату можно заменить, если замена совместима с существующим контроллером, прошивкой, проводкой и подключенными компонентами. Квалифицированный специалист должен подтвердить неисправность перед принятием решения о замене.
В5: Какую информацию следует предоставить при поиске замены платы управления лифта?
Пожалуйста, предоставьте оригинальный номер детали печатной платы, ревизию оборудования, модель лифта, четкие фотографии платы и требуемое количество. SULAB может помочь просмотреть эти детали и проверить доступные варианты замены.
