SIGMA DCD-23 S2.1 Плата управления приводом дверей лифта с входом 24 В постоянного тока и непрерывной выходной мощностью 400 Вт
-
Выделить
Печатная плата управления лифтом SIGMA DCD-23 S2.1
,Плата привода дверей с входом 24 В постоянного тока
,Плата управления приводом дверей лифта с непрерывной выходной мощностью 400 Вт
-
ТипПлата контроллера оператора двери лифта
-
Название продуктаSIGMA DCD-23 S2.1 Плата контроллера привода двери лифта
-
Гарантийное время6 месяцев
-
ТранспортЗапрос клиентов, DHL TNT FEDEX UPS, доставка по морю
-
ПриложениеЛифт
-
Тип бизнесапроизводитель
-
Ключевые словаПлата дверного автомата LG-Sigma DCD-23 — Высокопроизводительная плата управления дверью лифта — AEG
-
Фирменное наименованиеSIGMA
-
Номер моделиDCD-23 S2.1 AEG09C220B
-
Количество мин заказа1
-
Время доставки3-5 рабочих дней
-
Условия оплатыД/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам
SIGMA DCD-23 S2.1 Плата управления приводом дверей лифта с входом 24 В постоянного тока и непрерывной выходной мощностью 400 Вт

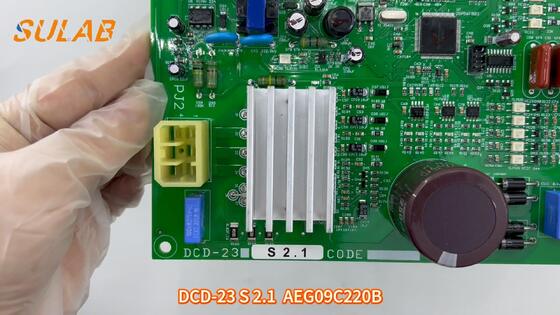

Плата привода дверей SIGMA DCD-23 S2.1 - Оригинальная запасная часть для лифта AEG09C220B

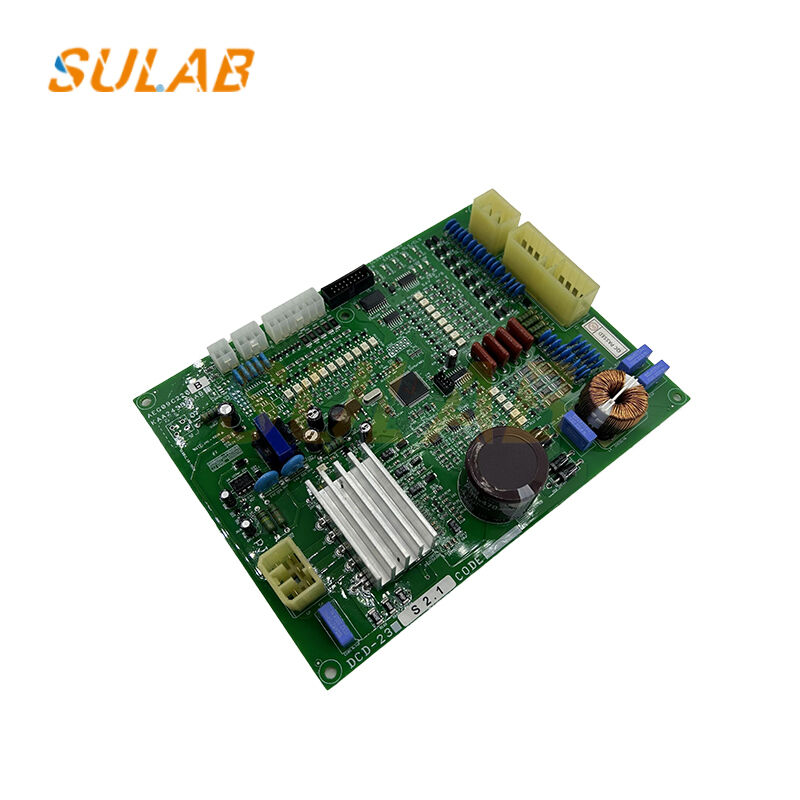

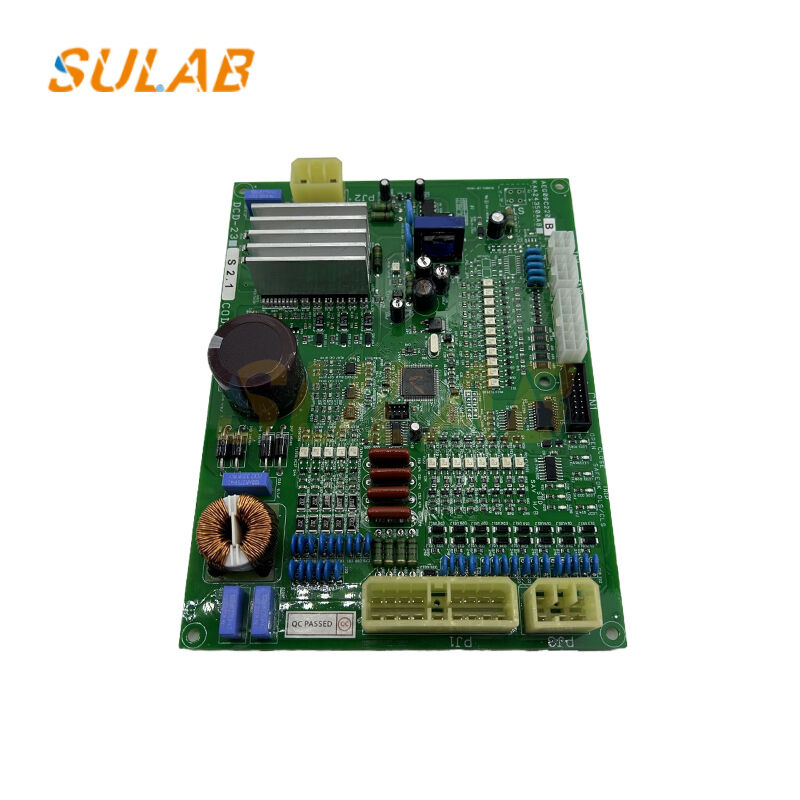

Плата управления приводом дверей лифта SIGMA DCD-23 S2.1 (Артикул AEG09C220B / KAA24350AAB) является критически важным компонентом управления, предназначенным для точной и надежной работы систем дверей лифта. Эта высокопроизводительная печатная плата служит центральным процессором для управления двигателем дверей, обеспечивая плавное, безопасное и эффективное открытие и закрытие дверей в лифтовых установках LG-Sigma.
Разработанная с использованием сложной микропроцессорной технологии, плата DCD-23 легко интегрируется с системами управления лифтом для управления профилями скорости дверей, обратной связью по положению, управлением крутящим моментом и мониторингом безопасности. Ее надежная конструкция и проверенная надежность делают ее важной запасной частью для технического обслуживания и проектов модернизации.
| Номер модели | DCD-23 S2.1 |
|---|---|
| Номера деталей | AEG09C220B, KAA24350AAB |
| Тип платы | Печатная плата управления приводом дверей |
| Метод управления | Управление инвертором VVVF с обратной связью по положению |
| Входное напряжение | 24 В постоянного тока ±10% (цепь управления) / 110-220 В переменного тока (цепь питания) |
| Выходная мощность | 400 Вт непрерывно, 800 Вт пиковая (3 сек) |
| Выходы управления | 3-фазный переменный ток 0-230 В, 0-120 Гц |
| Входы сигнала | Датчик зоны двери, обратная связь с энкодера, предохранительная кромка, световая завеса |
| Интерфейс связи | RS485 для интеграции с контроллером лифта |
| Рабочая температура | -10°C to +60°C |
| Степень защиты | IP20 (плата управления), IP54 при установке в корпус |
| Размеры | 200 мм × 150 мм × 40 мм (Д×Ш×В) |
| Вес | 0,68 кг |
| Сертификаты | CE, UL 508, ISO9001 |
Подходит для:
- Лифты LG-Sigma DSS, DI/DS series
- Приводы дверей: модели SAV1, SBD1, SDC, SDC-V
- Системы дверей шахты с асинхронными или PM-двигателями
- Новые установки и проекты модернизации
Совместимые модели лифтов:
- Серии SIGMA DSS-1, DSS-2
- Коммерческие лифты LG DI, DS
- Пользовательские приложения с системами дверей SIGMA
- Монтаж: Устанавливайте в вертикальном положении с достаточной вентиляцией (минимальный зазор 50 мм)
- Подключение: Следуйте схеме подключения, поставляемой с платой; обеспечьте надлежащее заземление
- Настройка параметров: Используйте сервер DOA-100 или SVC Tool Kit (версия программного обеспечения 2.1 или выше)
- Автонастройка двигателя: Требуется при первой установке для оптимальной производительности
- Проверка безопасности: Выполните полный тест работы двери в соответствии со стандартами EN81 перед вводом в эксплуатацию
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
