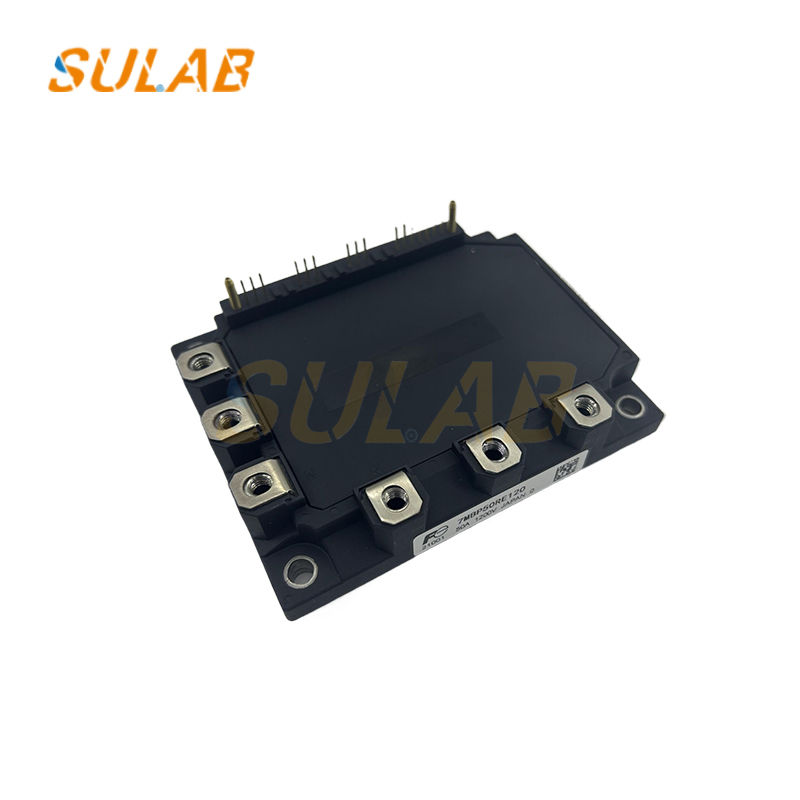

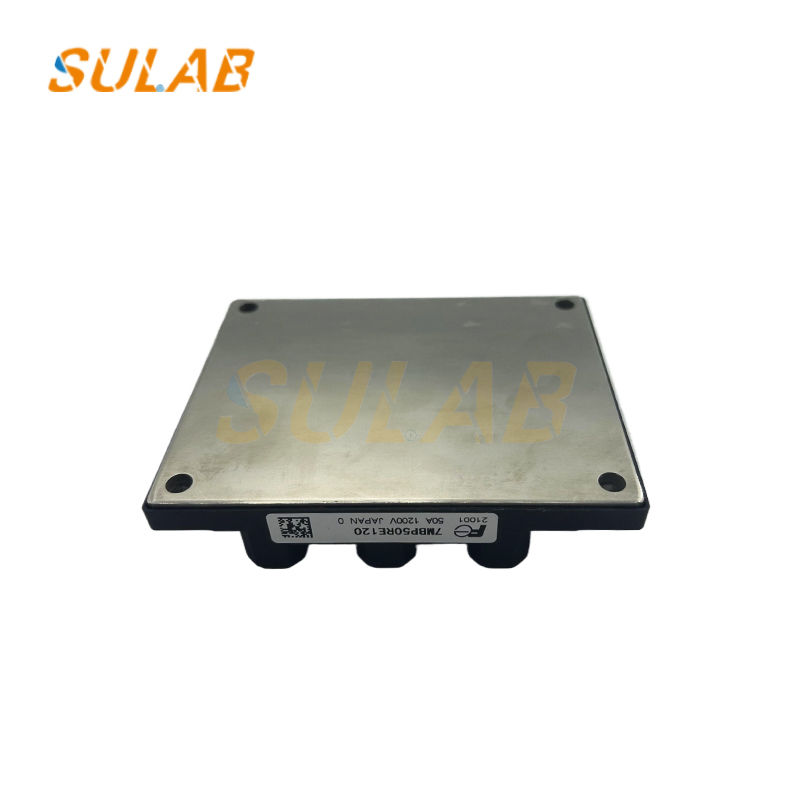

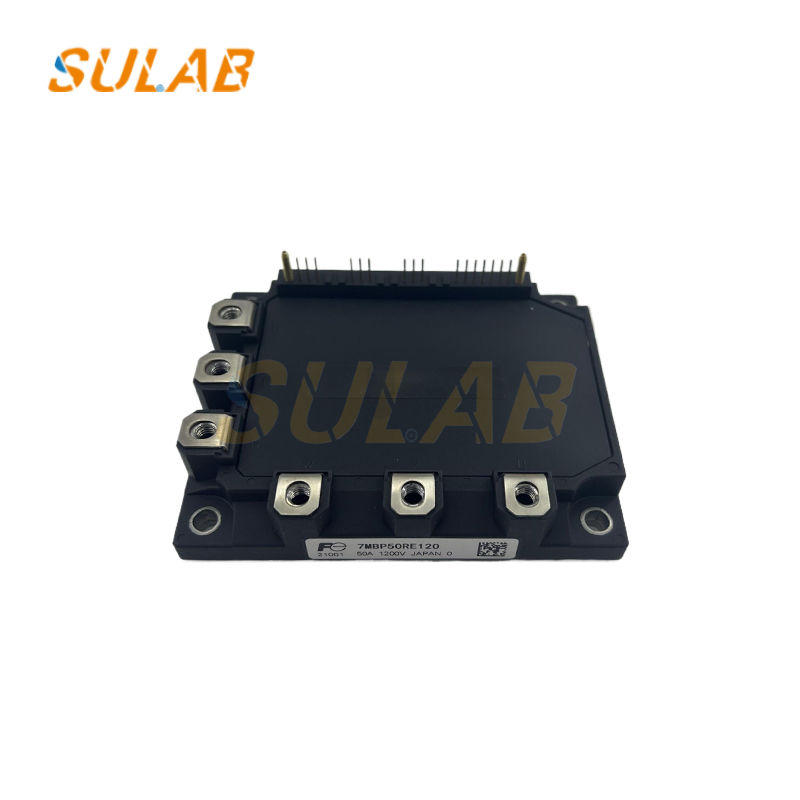

IGBT-модуль лифта SULAB 7MBP50RE120 1200В 50А с драйвером

Модуль лифта Igbt Модуль водителя Импортированный новый оригинальный энергомодуль с отличным качеством 7MBP50RE120

Основные параметры:
Напряжение коллектора-излучателя (Vces): 1200V
Ток в коллекторе постоянного тока (Ic): 50A
1 мс. Ток коллектора (Icp): 100A
Диссипация мощности коллектора (на транзистор): 300 Вт
Температура рабочего корпуса (Topr): от -20°C до 100°C
Температура хранения (Tstg): от -40°C до 125°C
Особенности:
Защита от температуры: непосредственно контролирует температуру соединения IGBT, чтобы гарантировать, что устройство остается в пределах безопасного диапазона температуры работы, предотвращая повреждение от перегрева.
Низкие потери питания и мягкое переключение: оптимизированная производительность переключения уменьшает потери и обеспечивает более плавные переходы переключения, тем самым повышая энергоэффективность.
Высокая производительность и высокая надежность: защита от перенапряжения повышает стабильность IGBT в суровых условиях эксплуатации.Интегрированная схема управления значительно сокращает количество компонентов, улучшая общую надежность системы.
Выход сигналов тревоги: обеспечивает сигналы тревоги как с P-сторонней, так и с N-сторонней стороны для легкого мониторинга и диагностики состояния системы.

Преобразование и управление мощностью: этот модуль интегрирует IGBT и связанные с ним приводы для преобразования постоянного тока в трехфазный переменный ток,обеспечивая переменную частоту и напряжение для таких нагрузок, как двигателиНапример, в небольших и средних лифтах,модуль 7MBP50RE120 точно регулирует скорость двигателя на основе рабочего состояния лифта и команд управления, обеспечивая плавное движение лифта.

Восстановление энергии и экономия энергии: при замедлении или торможении двигатель генерирует избыточную энергию.Модуль 7MBP50RE120 преобразует эту энергию в электрическую энергию и подает ее обратно в сеть или хранит для последующего использования, тем самым повышая энергоэффективность системы и достигая экономии энергии.

Защита: модуль включает в себя различные защитные элементы, обеспечивающие безопасную работу самого модуля и системы.защита от перенапряжения (OC) быстро отключает цепь, когда ток превышает номинальное значениеЗащита от короткого замыкания (SC) быстро реагирует на сбои короткого замыкания, предотвращая повреждение оборудования.Защита от низкого напряжения питания драйвера (UV) отключает модуль при слишком низком напряжении питания драйвера, предотвращая сбои в работе модуля из-за недостаточного напряжения.Защита от перегрева (OH) напрямую контролирует температуру соединения IGBT и автоматически запускает защиту при слишком высокой температуре, предотвращая отказ устройства из-за перегрева.

Диагностика и сигнализация о сбоях: модуль 7MBP50RE120 подает сигналы тревоги как с P-сторонней, так и с N-сторонней стороны.позволяет персоналу оперативно контролировать состояние системы и проводить диагностику и ремонт неисправностей.

Упрощенная конструкция системы: поскольку модуль имеет встроенные схемы управления и защиты, конструкция периферийных схем значительно упрощена, что уменьшает количество компонентов схемы управления,уменьшение сложности системы и затрат, и повышение общей надежности системы.
