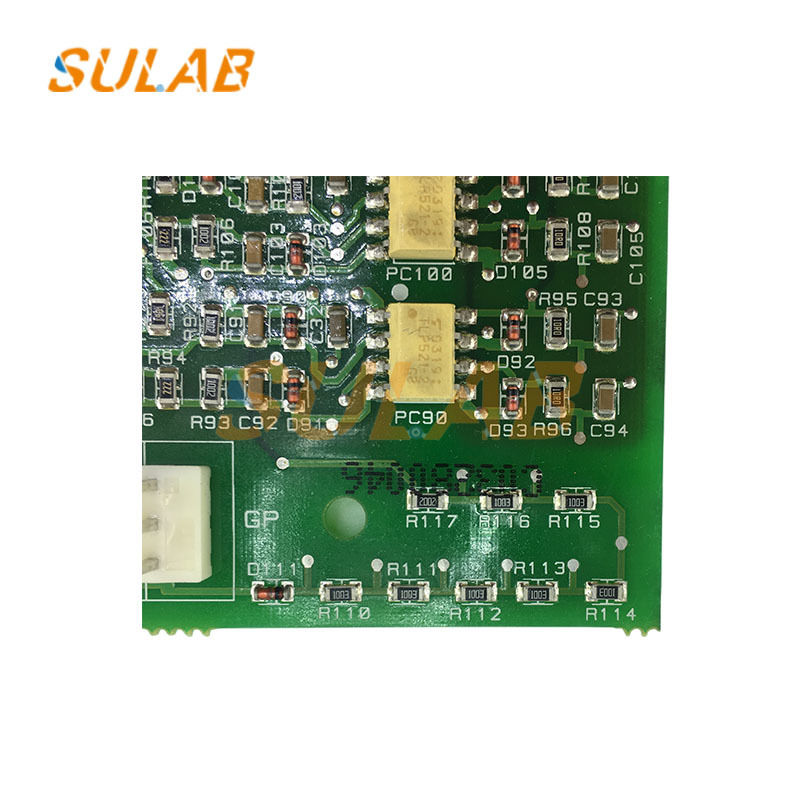

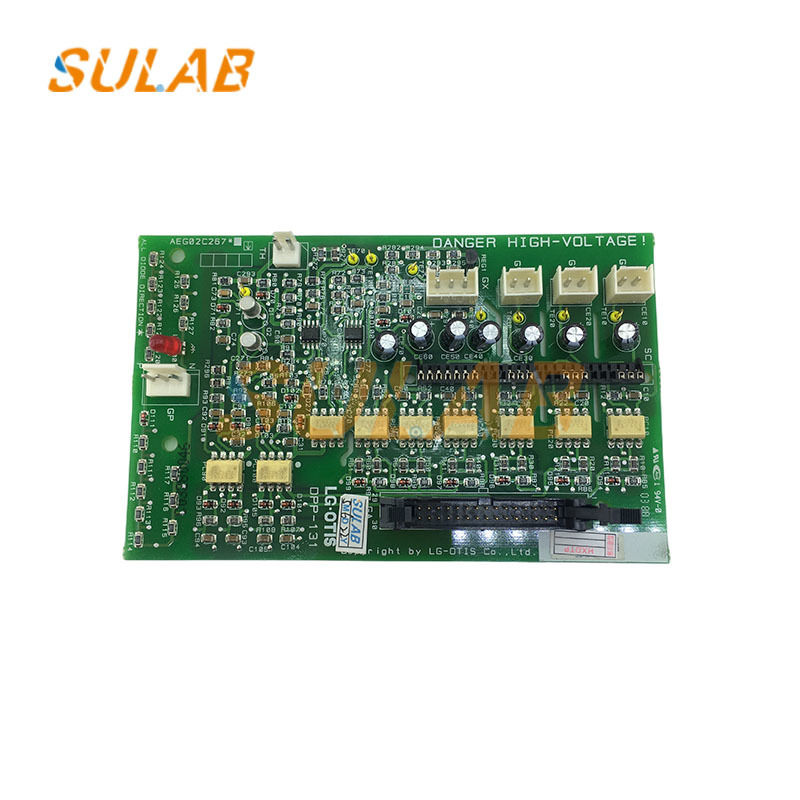

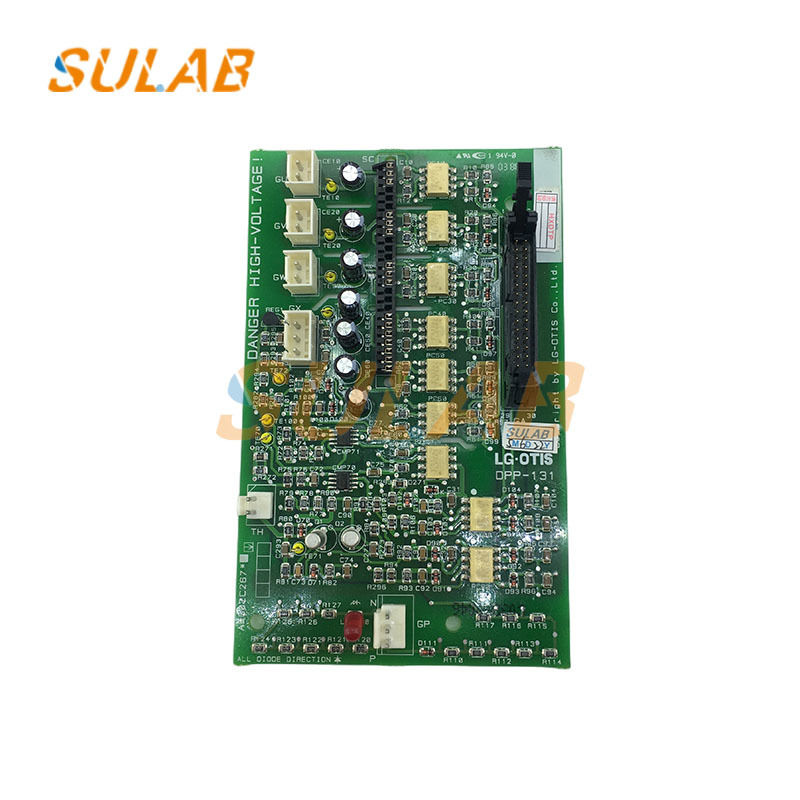

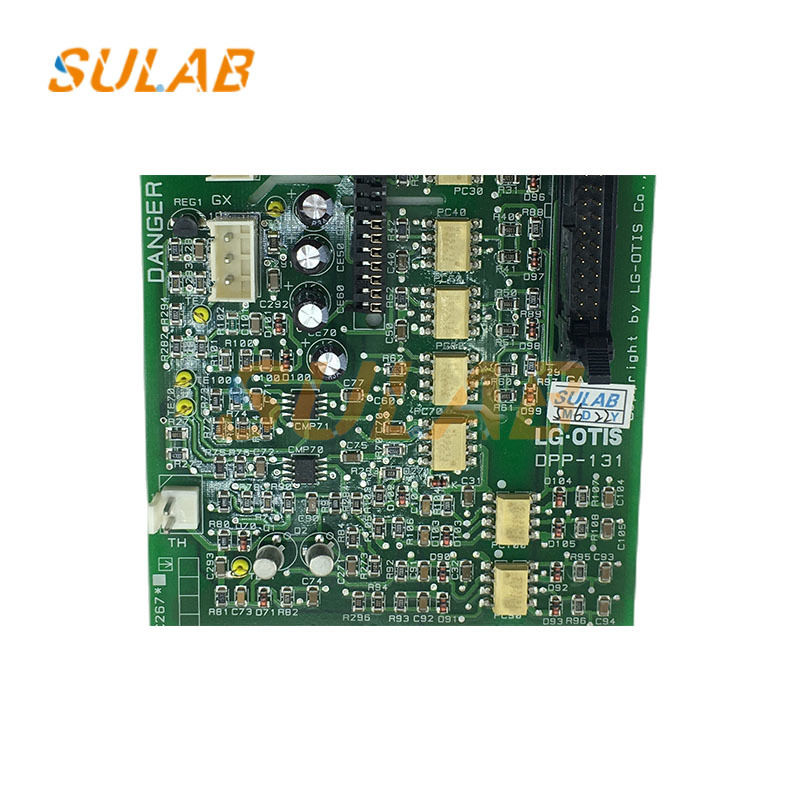

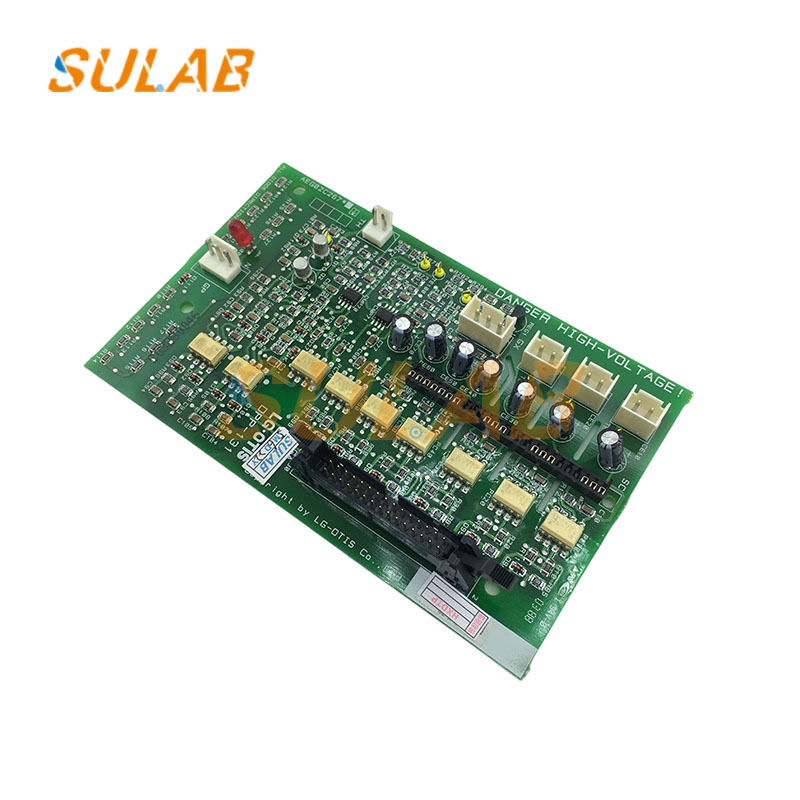

SULAB Диспетчерская панель лифта DPP-131 AEG02C267 для управления двигателем двери

Материнская плата лифта SIGM, аксессуары для лифта, плата привода, модуль привода лифта LG, плата привода модуля лифта SIGMA, модуль лифта PCB, плата привода DPP-131 AEG02C267

Управление работой дверного мотора
Получает команды "открыть/закрыть" от главной платы лифта (например, от вышеупомянутой главной платы DOC-132) для управления вращением дверного мотора вперед и назад, обеспечивая плавное открытие и закрытие двери кабины и двери шахты.
Поддерживает поэтапную регулировку скорости дверного мотора: ускорение на начальном этапе открытия/закрытия, постоянная скорость на промежуточном этапе и замедление при приближении к конечному положению, предотвращая удар о дверь и снижая рабочий шум.
Защита безопасности
Связь защиты от защемления: Получает сигналы от световой завесы дверного мотора (например, световой завесы Otis) и панели безопасности. Если во время процесса закрытия двери обнаружено препятствие (например, человек или предмет), дверной мотор немедленно меняет направление и открывает дверь, чтобы предотвратить защемление.
Защита от перегрузки по току/перегрузки: Если дверной мотор застрял (например, из-за деформированной дверной направляющей или посторонних предметов, застрявших в двери), что приводит к чрезмерному току, плата управления отключит питание мотора, чтобы предотвратить перегорание мотора или повреждение платы управления.
Обнаружение прибытия двери: Датчик положения дверного мотора (например, фотоэлектрический переключатель или энкодер) определяет полностью открытое/закрытое состояние двери и передает сигнал на главную плату лифта, гарантируя, что лифт не запустится, если дверь не полностью закрыта. Взаимодействие сигналов и обратная связь о состоянии
Взаимодействует с главной платой лифта (например, DOC-132) через шину связи (например, RS485, выделенная линия связи привода двери): Отправляет информацию о состоянии, такую как "дверь полностью открыта/закрыта" и "неисправность двери", и получает команды, такие как "принудительное открытие/закрытие двери" и "параметры скорости привода двери".
Встроенные индикаторные лампы (например, питание, работа и неисправность) обеспечивают интуитивную обратную связь о рабочем состоянии платы управления (например, индикатор неисправности будет гореть постоянно или мигать в случае неисправности).

Подготовка к установке
Меры предосторожности: Отключите основное питание лифта и питание привода двери. Повесьте предупреждающий знак "Не работать". Наденьте антистатический браслет, чтобы предотвратить повреждение микросхемы платы управления статическим электричеством.
Проверка совместимости: Убедитесь, что модель платы управления (DPP-131 AEG02C267) соответствует модели мотора привода двери и главной плате лифта (например, DOC-132), чтобы избежать сбоев из-за несовместимости моделей.
Внешний осмотр: Убедитесь, что на плате управления нет физических повреждений (например, потери микросхем, вздутия конденсаторов или окисленных клемм) и что кабели мотора привода двери не повреждены.
Процедуры установки
Закрепление платы управления: Установите плату управления на кронштейн, предусмотренный в коробке привода двери, и закрепите прилагаемыми винтами (момент затяжки 3-5 Н·м; избегайте чрезмерной затяжки, чтобы не повредить печатную плату). Убедитесь, что отверстия для отвода тепла не заблокированы.
