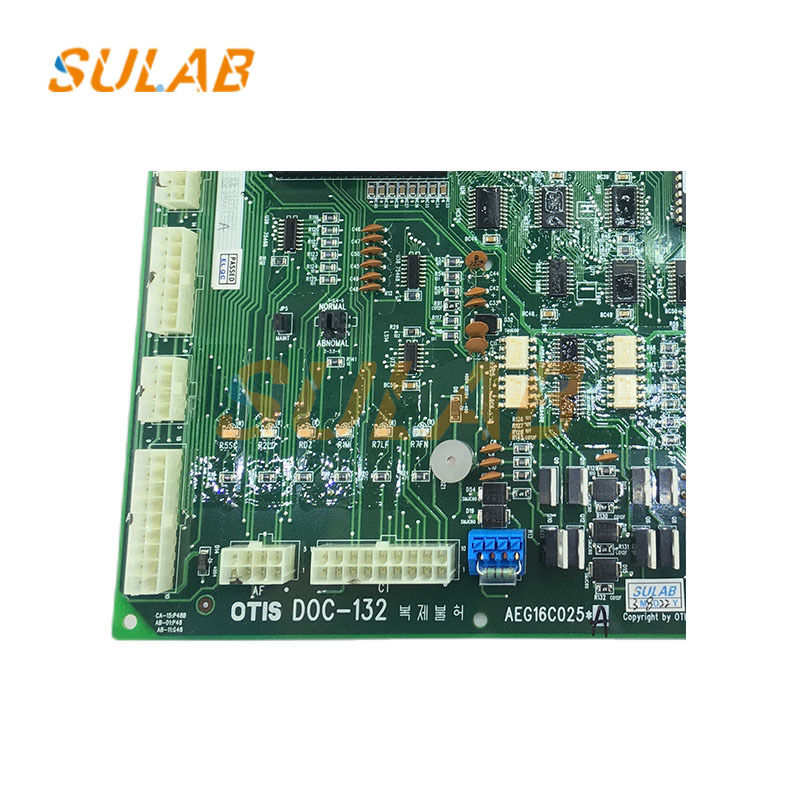

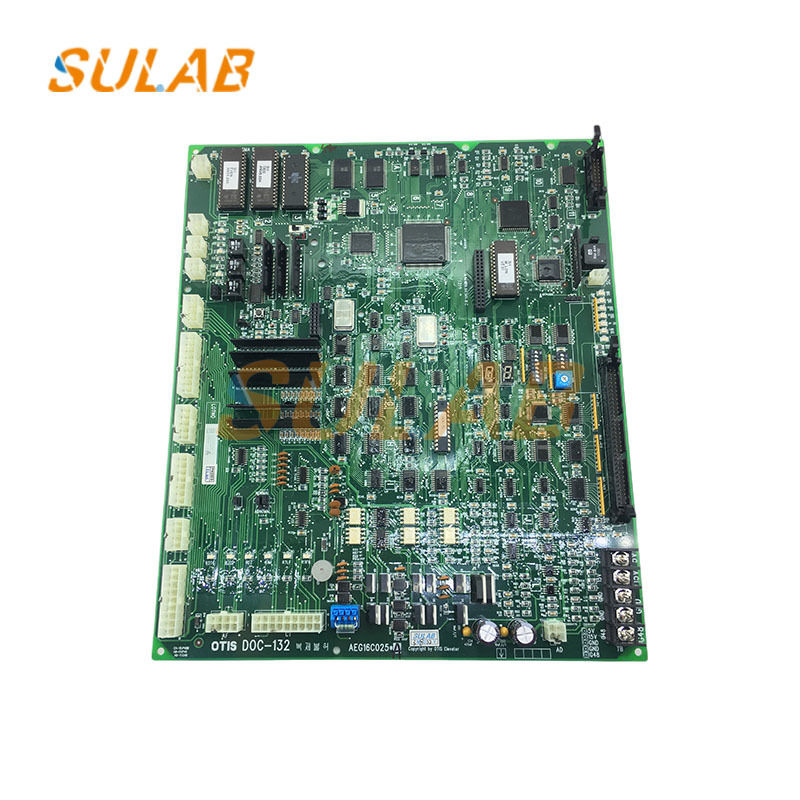

Плата управления лифтом SULAB DOC-132 AEG16C025A 24V PCB

Борт управления лифтом LG PCB Борт лифтовой материнской платы Высокое качество оптовой материнской платы лифта DOC-132 AEG16C025A

Основная информация: эта материнская плата изготавливается в Китае и является компонентом лифта.он в основном используется в жилых лифтах и других приложениях.
Функциональные характеристики: как основной компонент системы управления лифтом, он выполняет такие важные функции, как управление работой лифта, защита безопасности и передача сигнала.Он позволяет выполнять такие функции, как измерение высоты пола, ручная работа LRT, режим испытания POSI, режим сдвига 110% и сброс данных CRT. Он также может обеспечивать защиту от перенапряжения и перегрузки двигателя, автоматическое освещение автомобиля и управление вентилятором,Замок лифта базовой станции, дистанционный интерфейс блокировки лифта, и управление картой управления автомобилем и холлом.
Частые неисправности и симптомы: при неисправности материнской платы лифт может не запускаться или часто останавливаться во время работы, сигналы команды могут теряться или искажаться,устройства безопасности могут не функционировать должным образом, и дисплей может отображаться искаженным или пустым.

Позиционирование и закрепление материнской платы

В соответствии с установленными отверстиями для установки в шкафу управления, поместите материнскую плату крепко на крепежную стойку.соединитель связи, и I / O разъединителя) ориентированы на легкую проводку и избегают чрезмерного изгиба кабелей.

Используйте приведенные винты для равномерного затягивания по диагонали (крутящий момент должен соответствовать руководству. Слишком свободный винт может привести к плохому контакту, в то время как слишком плотный винт может повредить материнскую плату).Если поверхность крепления неравномерна, вставьте изоляционные прокладки для выравнивания.

Подключение кабеля (основной этап)

Подключение источника питания: Найдите разъем питания материнской платы (обычно обозначен "DC24V", "GND" или "AC110V"; подробности см. в руководстве).Используйте мультиметр для подтверждения того, что входное напряжение соответствует требованиям материнской платы (в основном DC24V ± 5%). Правильно соедините положительные и отрицательные полюса (неправильное их соединение может повредить питательный модуль материнской платы).Подключить линии связи (например, RS485 или выделенной шины) между майн-доской и панель управления лифтом и холл звонка панельРазличить линии "A" и "B" или линии "CAN-H" и "CAN-L", обеспечить безопасное соединение и заземлить щит на одном конце, чтобы уменьшить помехи.
Подключение интерфейса ввода/вывода: подключить входные и выходные линии для безопасности, сигнала блокировки двери, переключателя ограничения, обратной связи контактора и других схем в соответствии с указанием в руководстве.Каждый кабель должен быть прикреплен к терминалу, чтобы предотвратить короткое замыкание, вызванное голыми проводамиПосле проводки используйте кабельные связки для организации кабелей и связывайте их отдельно от кабелей высокого напряжения (например, кабелей двигателя).
Заземление: наземный терминал материнской платы (отмеченный "PE" или "земной символ") должен быть подключен к наземной шине кабинета управления желто-зеленым двуцветным проводом.Сопротивление заземлению должно быть ≤4Ω, чтобы предотвратить повреждение материнской платы от статического электричества или утечки..
