SULAB XAA25140AFB Дисплейная панель выхода лифта для параллельных систем

Оригинальные новые аксессуары для печатной платы лифта, плата дисплея LOP, дисплей вызова лифта XAA25140AFB

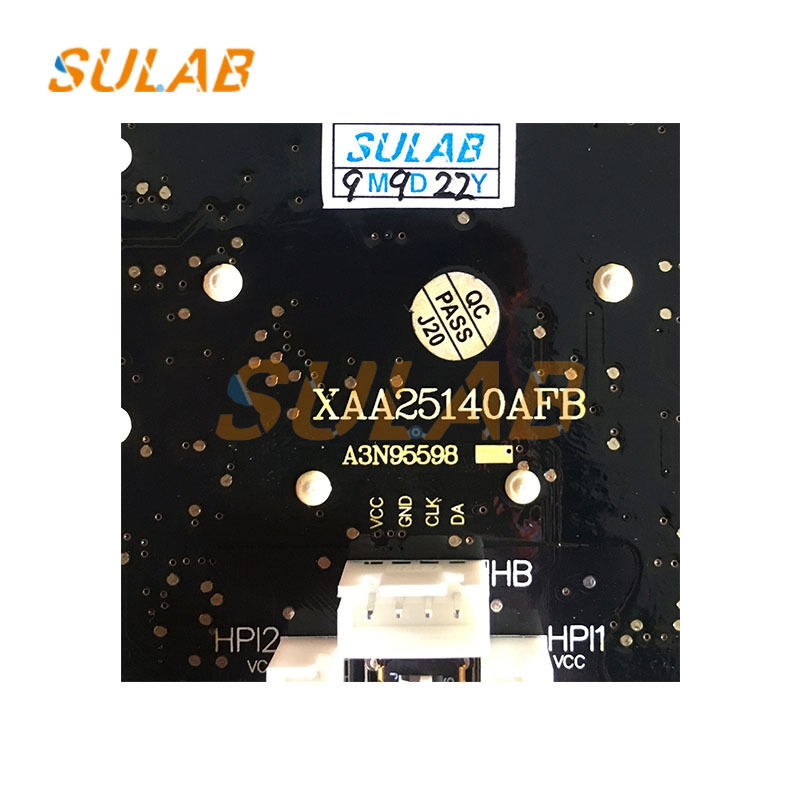

Бренд и модель: Эта панель дисплея OTIS, модель XAA25140AFB, относится к серии панелей вызова в холле HBP16.
Применение: В основном подходит для параллельных систем лифтов, может быть установлена снаружи двери холла лифта для отображения информации, такой как текущее рабочее состояние лифта и местоположение этажа, а также предоставления кнопки вызова для пассажиров.
Функциональные особенности: Она работает, получая сигналы вызова пассажиров через входные кнопки, обрабатывая их через микроконтроллер (MCU) и передавая их на главный контроллер лифта через интерфейс связи. Она также получает данные от главного контроллера для обновления дисплея, такие как текущий этаж лифта и направление движения.

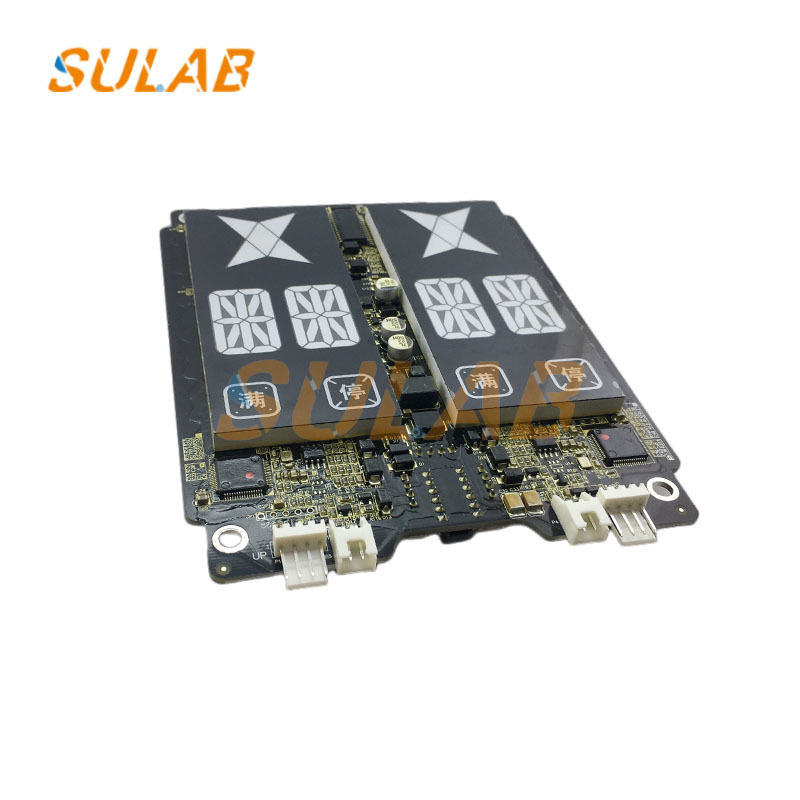

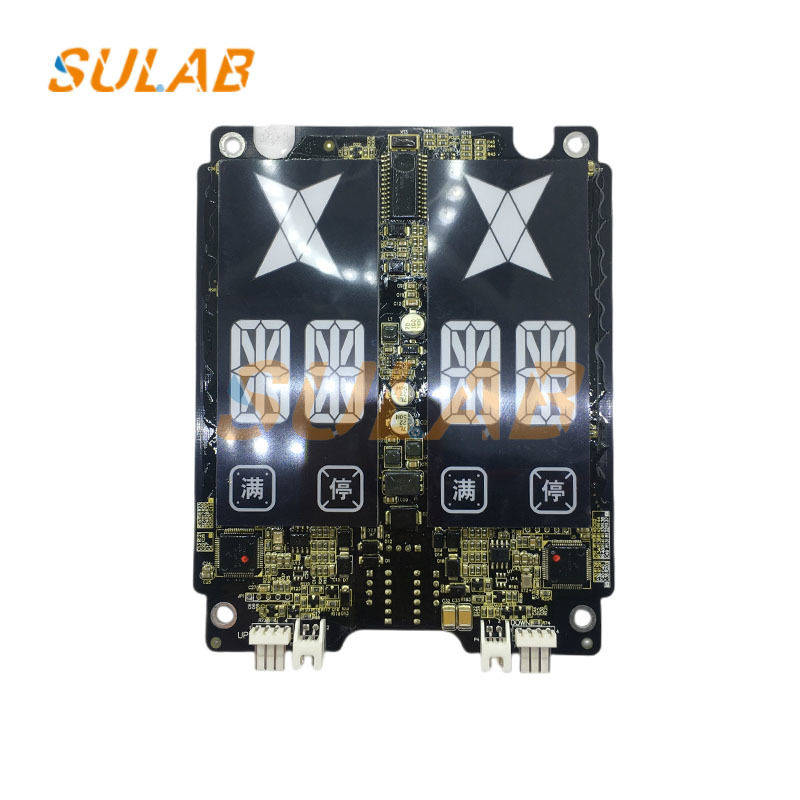

Внешний вид: Панель дисплея представляет собой черную печатную плату со светодиодной цифровой трубкой или точечной матрицей для отображения номеров этажей и стрелок направления, а также кнопки вызова, нажатой пассажиром, и соответствующих компонентов схемы.

Подготовка: Убедитесь, что модель лифта, на котором будет производиться установка, соответствует панели вызова в холле. Это можно сделать, сравнив чертежи лифта или номера моделей. Подготовьте панель вызова в холле и ее аксессуары, такие как винты и крепежные детали. Также подготовьте основные инструменты, такие как отвертка и электродрель, а также измерительные инструменты, такие как рулетка. Убедитесь, что шахта лифта свободна от препятствий, которые могут помешать установке.
Определение места установки: В соответствии с проектными чертежами лифта или руководством по установке, панель вызова в холле обычно устанавливается рядом с дверью холла лифта, на высоте 1,2-1,4 метра над уровнем земли, при этом край панели находится на расстоянии 200-300 мм от края двери шахты. Для лифтов с групповым управлением панель вызова должна быть установлена между двумя лифтами. Учитывайте удобство использования, безопасность и эстетику и избегайте установки в местах, подверженных столкновениям.
Предварительное сверление: Используйте измерительный инструмент, чтобы отметить монтажные отверстия для панели вызова в холле, затем предварительно просверлите их с помощью электродрели. Обратите внимание на глубину и диаметр отверстий, чтобы винты могли надежно закрепить панель вызова в холле.
Закрепление панели вызова в холле: Поместите панель вызова в холле в предварительно просверленные отверстия и закрепите винтами. При затягивании винтов используйте уровень, чтобы помочь сохранить панель вызова в холле перпендикулярно стене, чтобы обеспечить плавную установку.
Подключение проводки: Панель вызова в холле XAA25140AFB требует коммуникационного кабеля. Мы рекомендуем использовать специальные коммуникационные кабели Otis для обеспечения стабильной передачи сигнала. Подключите панель правильно в соответствии с инструкциями производителя, убедившись, что разъемы надежно закреплены и не ослаблены. Если панели вызова в холле требуется внешнее питание, подключите кабель питания. Всегда отключайте питание лифта перед подключением и обеспечивайте надлежащую изоляцию.
Функциональное тестирование: После установки восстановите питание лифта и выполните несколько тестов. Нажмите кнопки вызова вверх и вниз, чтобы проверить реакцию. Также проверьте, правильно ли работает индикация этажа и присутствуют ли какие-либо аварийные сигналы. При обнаружении каких-либо проблем немедленно устраните неисправности проводки или перепроверьте процедуры установки.
