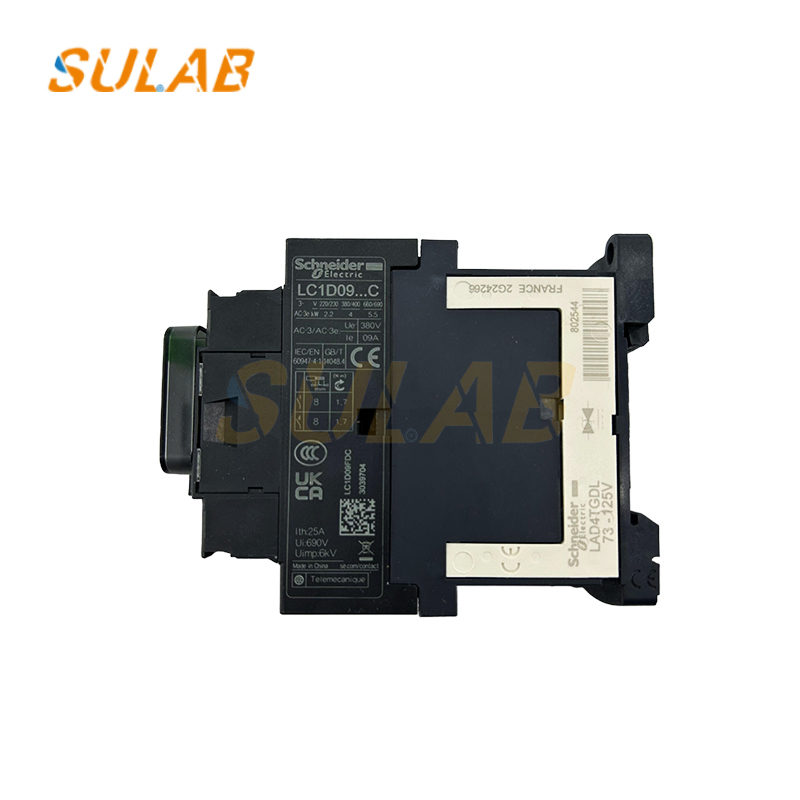

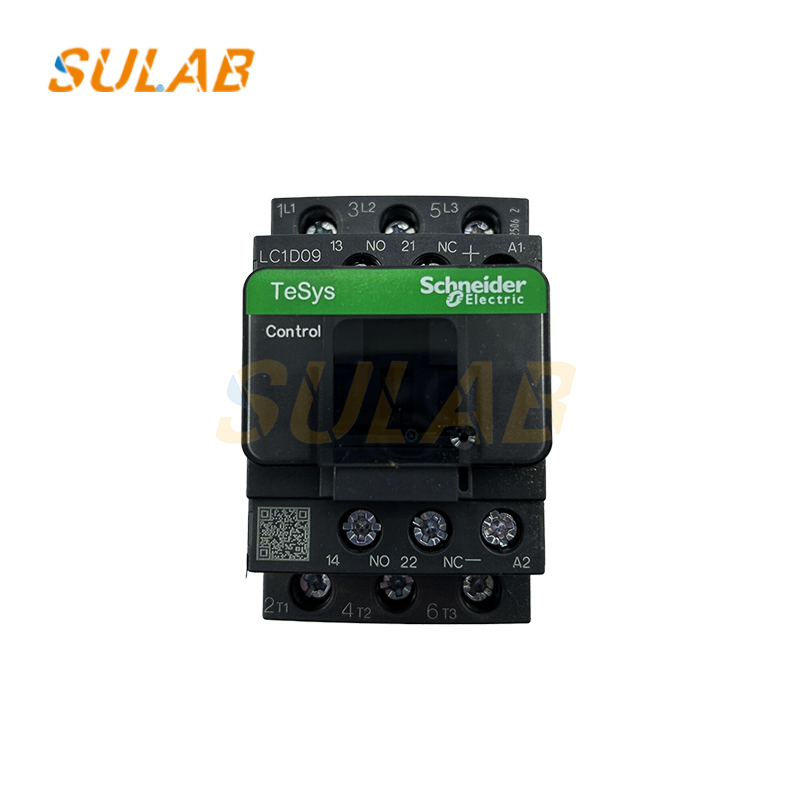

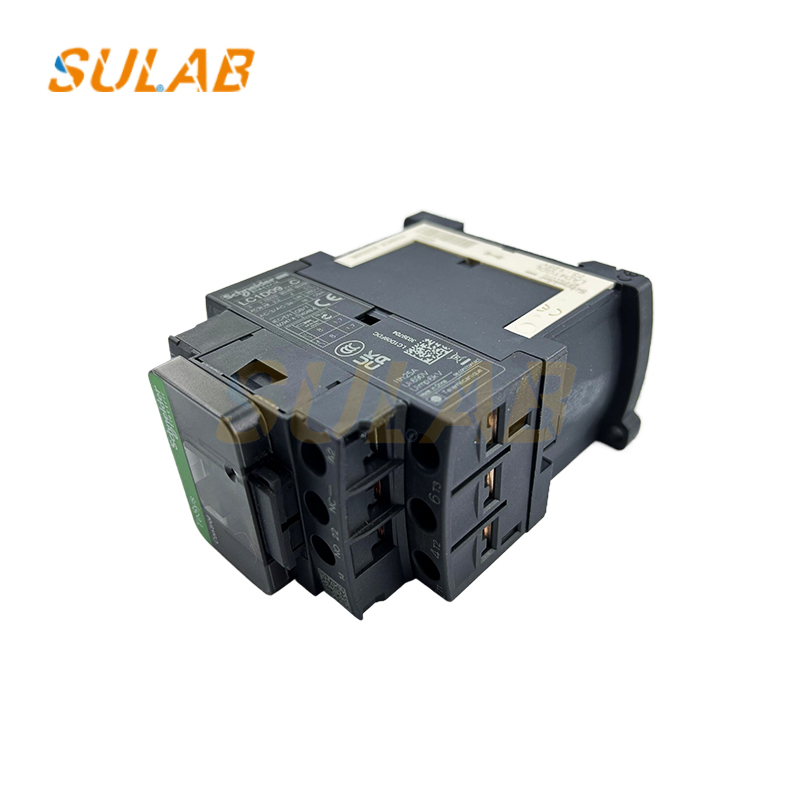

Оригинальный контактор переменного тока Schneider LC1D09BDC LC1D09FDC DC Contactor

Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Контактник

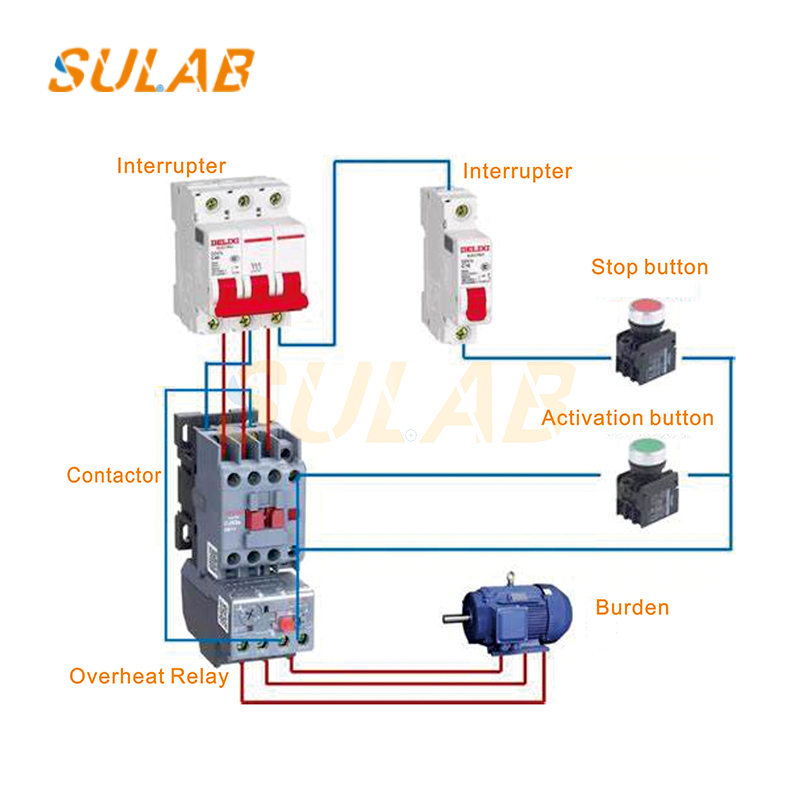

• Структурный состав
  • Электромагнитная система: Он включает в себя движущиеся и статические железные ядра, катушку притяжения и реакционную пружину.заставляя движущееся железное ядро преодолевать силу реакционной пружины и притягивать со статическим железным ядром; когда катушка отключается, магнитное поле исчезает, и движущееся железное ядро перезагружается под действием реакционной пружины.
  • Система связи: Он использует конструкцию контактного моста с двойным разрывом, как правило, с тремя парами обычно открытых основных контактов, которые используются для подключения и отключения основной схемы.может быть оборудован вспомогательными контактами NO (обычно открытыми) и NC (обычно закрытыми), которые используются для обратной связи сигнала или управления блокировкой цепи управления.
  • Система тушения дуги: Контакторы большой емкости (выше 20А) используют для тушения дуги крышки для тушения дуги и решетчатые пластины для тушения дуги;Контакторы малой вместимости используют контакты с двойным разрывом для тушения дуги, электрические силовые луковые огнетушители, межфазные луковые пластины для изоляции лука и глиняные луковые огнетушительные покрытия для луковых огнетушителей.

• Рабочий принципКогда электромагнитная катушка контактора подключена к номинальному напряжению постоянного тока, в катушке создается магнитное поле.статическое железное ядро преодолевает реакционную силу пружины, притягивает движущееся железное ядро к статическому железному ядру, и заставляет движущиеся и статические контакты контактировать, тем самым соединяя главную схему и схему управления; когда катушка отключена,электромагнитное притяжение статического железного ядра исчезает, и движущееся железное ядро перезагружается под действием силы реакции пружины, делая движущиеся контакты отдельными от статических контактов и отрезая главную цепь и цепь управления.
• Технические параметры
  • Номинальный ток: 9А.
  • Напряжение катушки: Обычно 110В постоянного тока, а также доступны другие варианты, такие как DC 12V, 24V, 48V, 220V.
  • Поляки: 3P, т.е. трехпольный контактёр.
  • Уровень напряжения: Он может использоваться в схемах с напряжением переменного тока до 660 В (690 В).
  • Характеристики действия: напряжение притяжения постоянного тока составляет 85-110%Us, а напряжение отпуска - 10-75%Us.
