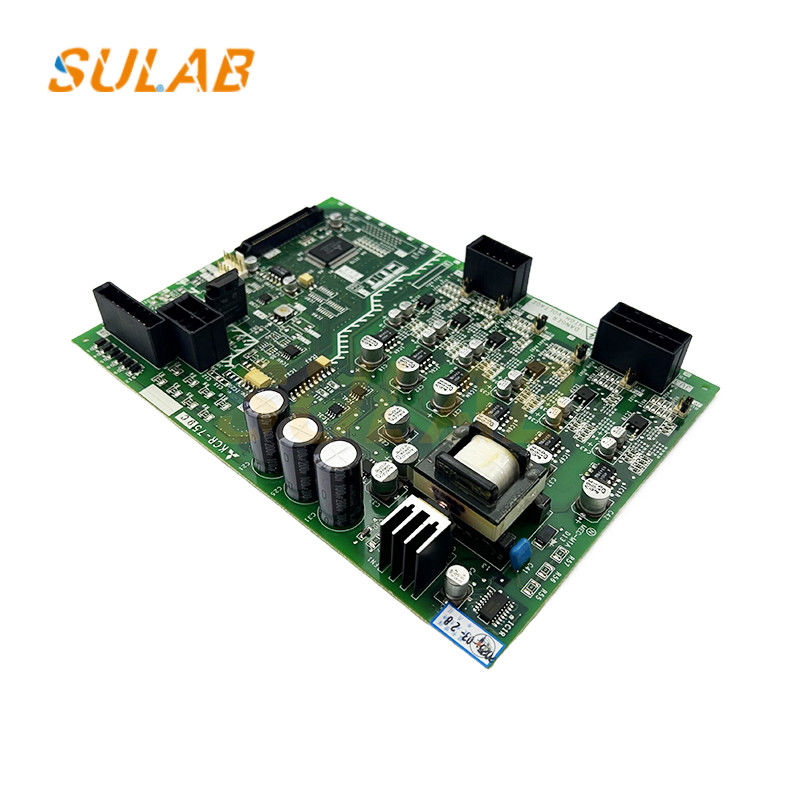

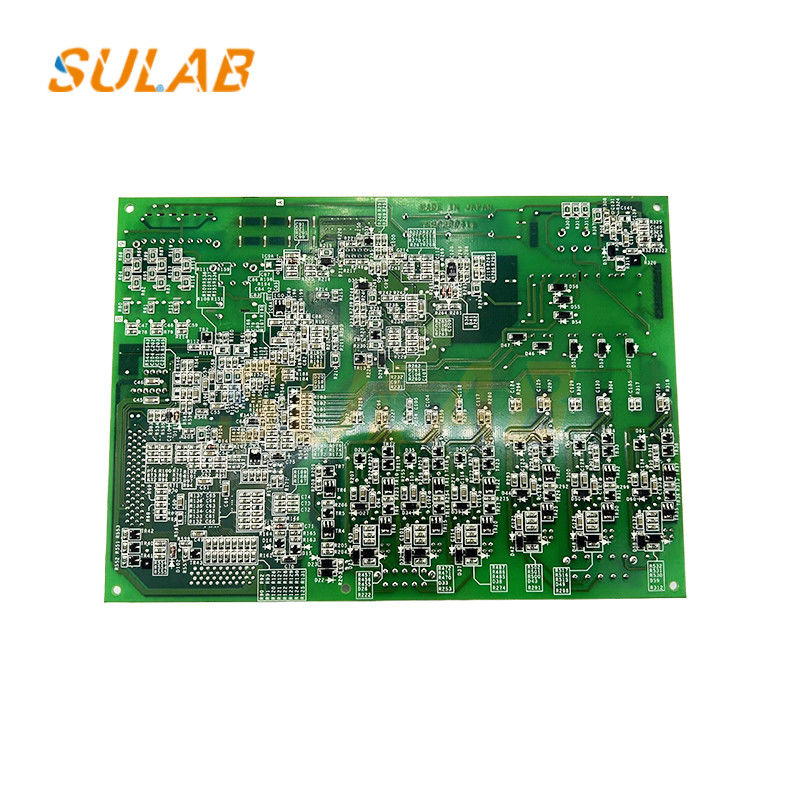

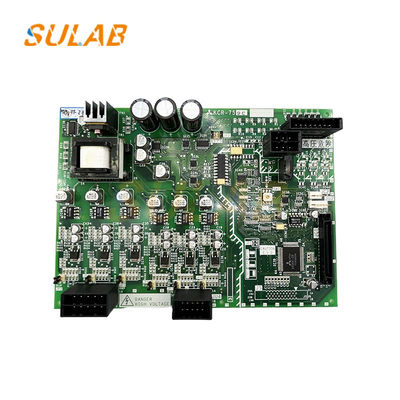

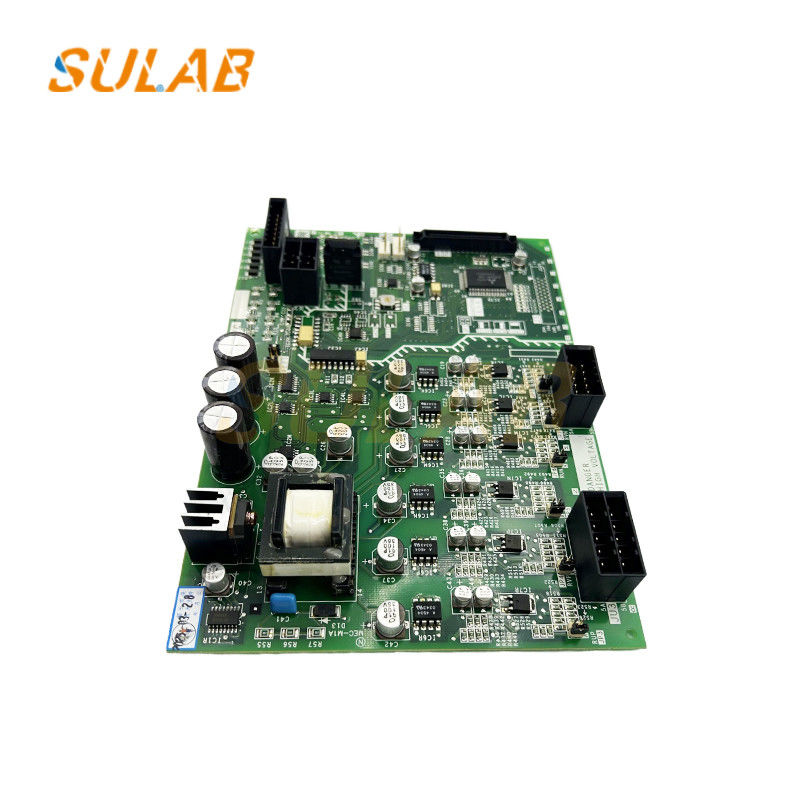

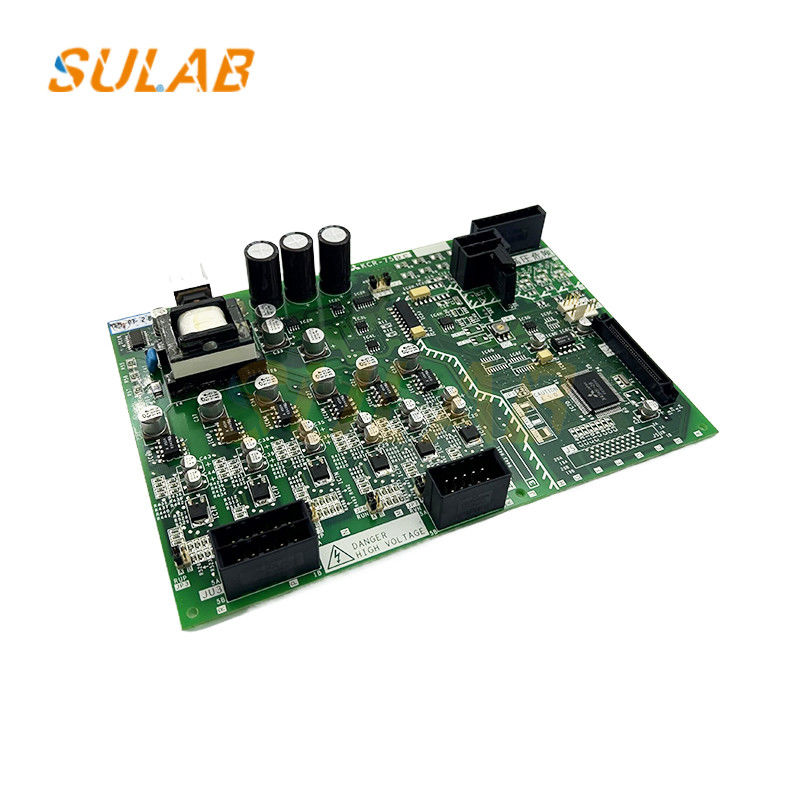

Лифтовый ПКБ Mitsubishi KCR-759C Части лифтов

1. Общие спецификации

• Модель:KCR-759C

• Применение:Система управления лифтом (вероятно, для управления дверью, обработки сигнала или управления двигателем)

• СовместимостьРазработан для моделей лифтов Mitsubishi (точная совместимость зависит от серии)

2Проектирование и изготовление ПКБ

• Количество слоев:Скорее всего4-6 слоев ПХБ(для целостности сигнала и распределения мощности)

• Материал:FR-4 (огнеупорный эпоксидный ламинат)

• Толщина меди:1 унция или 2 унции (для обработки энергии)

• Окончание поверхности:HASL (Hot Air Solder Leveling) или ENIG (Electroless Nickel Immersion Gold) без свинца для устойчивости к коррозии

3. Ключевые компоненты

• Микроконтроллер/процессор:Специфический микросхема Mitsubishi (возможно, собственный чип Mitsubishi или контроллер на базе Renesas/Microchip)

• Регулирование мощности:Регуляторы напряжения (5V, 12V, 24V постоянного тока)

• Реле / переключатели твердого состояния:Для управления двигателем/дверью

• Оптосцепки/изоляторы:Для изоляции сигнала и снижения шума

• Коннекторы:Накопления высокой прочности для проволочных решеток

• Защитные схемы:Фигуры, диоды TVS и фильтры EMI

4Процесс производства

1. Схематический и макетный дизайнПроектировано с использованием CAD-инструментов (провайдерское программное обеспечение Altium, Eagle или Mitsubishi).

2. Изготовление ПКБ

3. Приобретение компонентов- Компоненты, одобренные OEM (Mitsubishi может использовать специализированных поставщиков).

4. Сборка SMTАвтоматизированные машины для подбора и размещения компонентов SMD.

5. Сборка через отверстиеРучное или волновое запорство для более крупных компонентов.

6. Испытания и контроль качества–

   • Испытания в цепи (ICT)Проверяет электрические соединения.

   • Функциональные испытанияСимулирует работу лифта.

   • Испытания на стресс окружающей средыПроверка термостойкости и вибрации.

5. Соответствие и сертификация

• Стандарты безопасности:EN 81-20 (безопасность лифтов), UL/CE (если применимо)

• Соответствие требованиям EMC:EN 61000-6-2 (иммунитет), EN 61000-6-4 (эмиссии)

6Общие точки отказа и ремонт

• Следы ожогов(из-за перенапряжений)

• Неисправные реле(механический износ)

• Коннекторы коррозионные(выражение влажности)

• Неисправные конденсаторы(электролитическое старение)

7. Замена и доступность

• Часть OEM:Должны быть из Mitsubishi или авторизованных дистрибьюторов.

• Альтернативы для послепродажного обслуживания:Редкий из-за собственного дизайна.

• Ремонтированные единицы:Иногда доступны у поставщиков лифтовых деталей.
