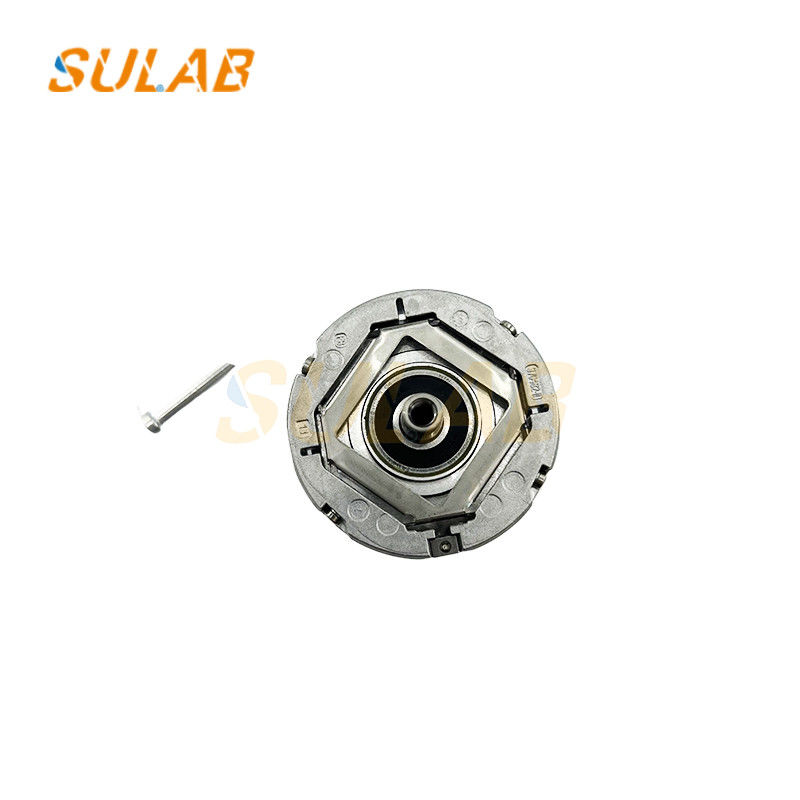

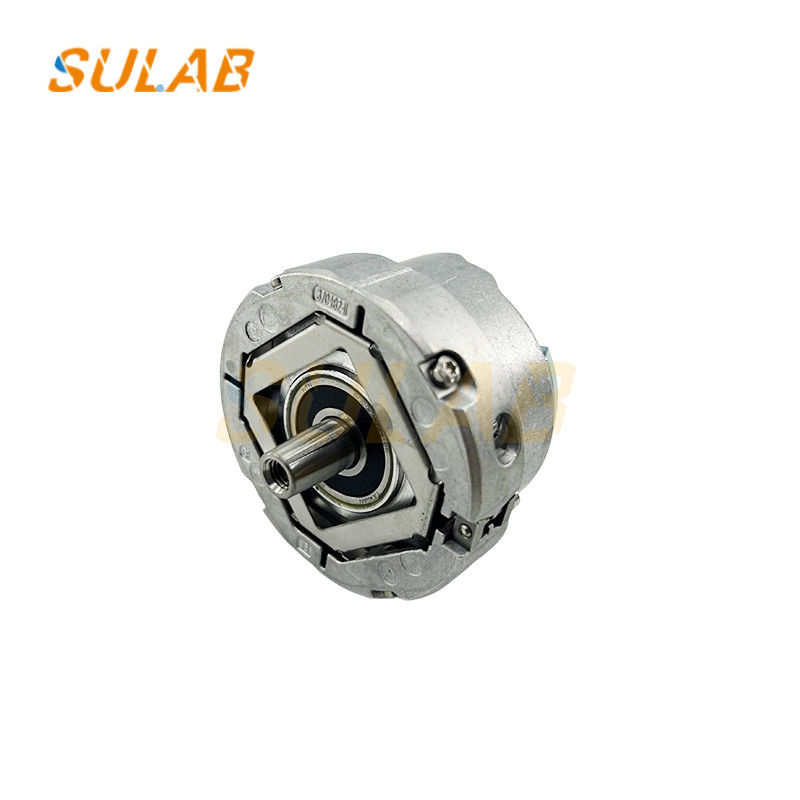

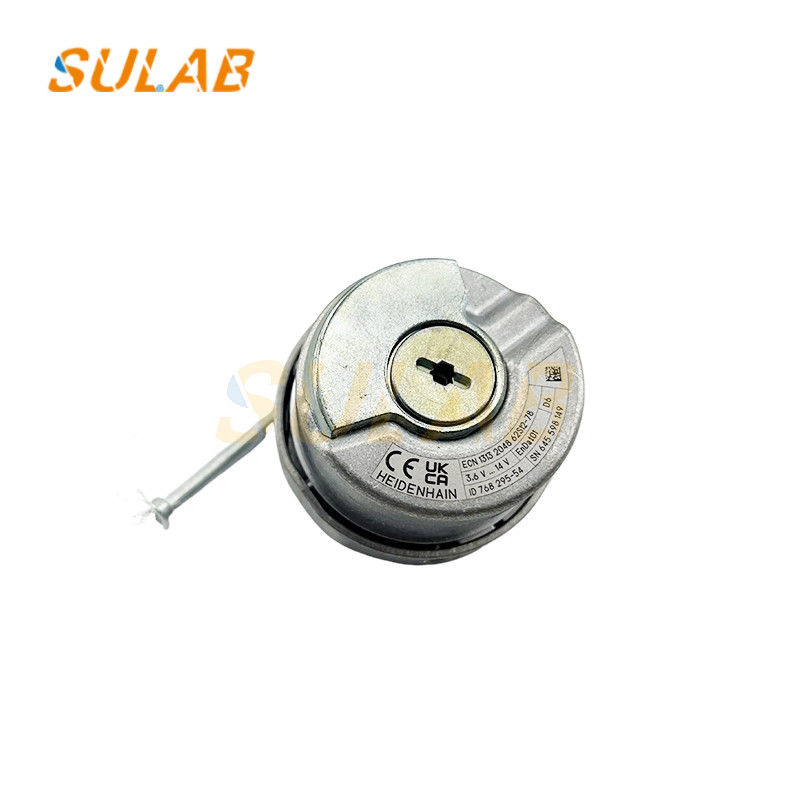

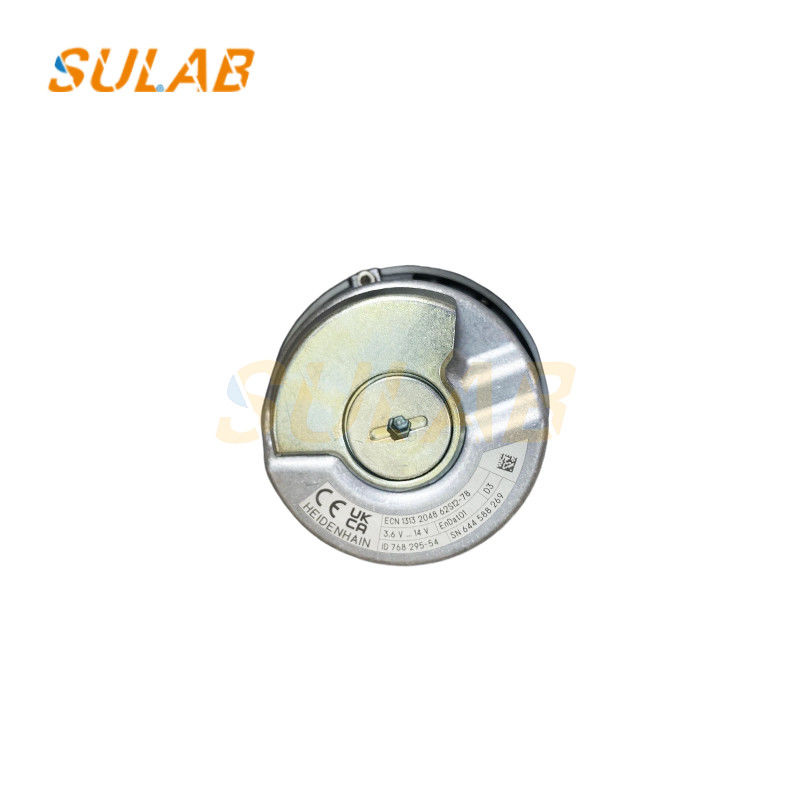

Лифтовый ротационный синхронный хост Новый оригинальный хост-кодер ECN 1313 2048 62S12-78

Лифтовый ротационный синхронный хост Новый оригинальный хост-кодер ECN 1313 2048 62S12-78

Функция:
Определение положения: точно измерять угол вращения и положение лифта, а затем получать конкретную информацию о положении вагона лифта в шахте в режиме реального времени.Например,, подсчитывая и обрабатывая импульсы кодера, система может точно знать, на каком этаже находится вагон лифта и на каком расстоянии он от целевого этажа,предоставление базовых данных для парковки на уровне лифта и отображения пола.
Обратная связь скорости: преобразует информацию о скорости лифтового хоста в электрический сигнал и передает ее обратно в систему управления.Система управления отслеживает скорость работы лифта в режиме реального времени на основе этого сигнала обратной связи, чтобы гарантировать, что лифт работает в соответствии с установленной кривой скоростиКогда фактическая скорость отклоняется от установленной скорости, система управления может своевременно вносить коррективы, чтобы обеспечить плавность и безопасность работы лифта.при ускорении или замедлении лифта, кодировщик может обратную связь изменения скорости в режиме реального времени, что позволяет системе точно контролировать выход двигателя и достичь плавного перехода скорости.
Определение направления движения: он может определить направление вращения лифта, чтобы определить, движется ли лифт вверх или вниз.Эта информация имеет решающее значение для системы управления лифтом, чтобы сделать правильные логические суждения и операцииНапример, с точки зрения управления дверью на полу и обработки сигналов вызова, система должна реагировать соответственно в соответствии с направлением движения лифта.

Шаги установки
Очистка монтажной части: с помощью чистой тонкой ткани стереть конический вал кодировщика и конический отверстий монтажного шпинделя для удаления масла, пыли и примесей и т. д.для обеспечения чистоты конической поверхности спаривания.
Установка корпуса кодера: вставьте конический вал кодера в коническое отверстие вала, чтобы оба были плотно соединены.и затем использовать болты соответствующих спецификаций (например, M5 × 50), чтобы подключить кодер к валу. Напрягательный момент обычно составляет 5 Нм.
Регулирование и закрепление: слегка поверните кодер, чтобы проверить, гибко ли он вращается. Если он не вращается гибко, проверьте, не наклонены ли болты. После подтверждения,затягивать натяжные болты кодера. нажатие крутящего момента обычно 0,65 Нм.
Установка короткой линии кодера: Установите короткую линию кодера по способу, показанному на рисунке. При вставке обязательно выровняйте булавки и вставляйте их шаг за шагом.Не используйте чрезмерную силу, чтобы деформировать булавки, а затем установить задней крышкой кодера.
Подключение длинной линии кодера: подключите мужскую головку DB15 длинной линии кодера к женской голове DB15 короткой линии и затяните винты на мужской голове DB15 длинной линии.
