Подробная информацияOTIS Лифтная схема GECB Главная плата PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6
Бренд | Сулаб |
Описание | Лифтовый ПКБ |
Часть No. | GBA26800LC1 LC2 LC3 ABA26800AVP6 |
МОК | 1 PC |
Транспорт | TNT, UPS, DHL, Fedex, воздушный, морской |
Применимо | Лифт |
Пакеты | Картон, деревянный корпус, поддоны и т.д. |
Время доставки | Обычно 2-3 рабочих дня после оплаты |
Гарантия | Один год |
Способ оплаты | Компания Банк, Western Union, Paypal, личный банк и т.д. |

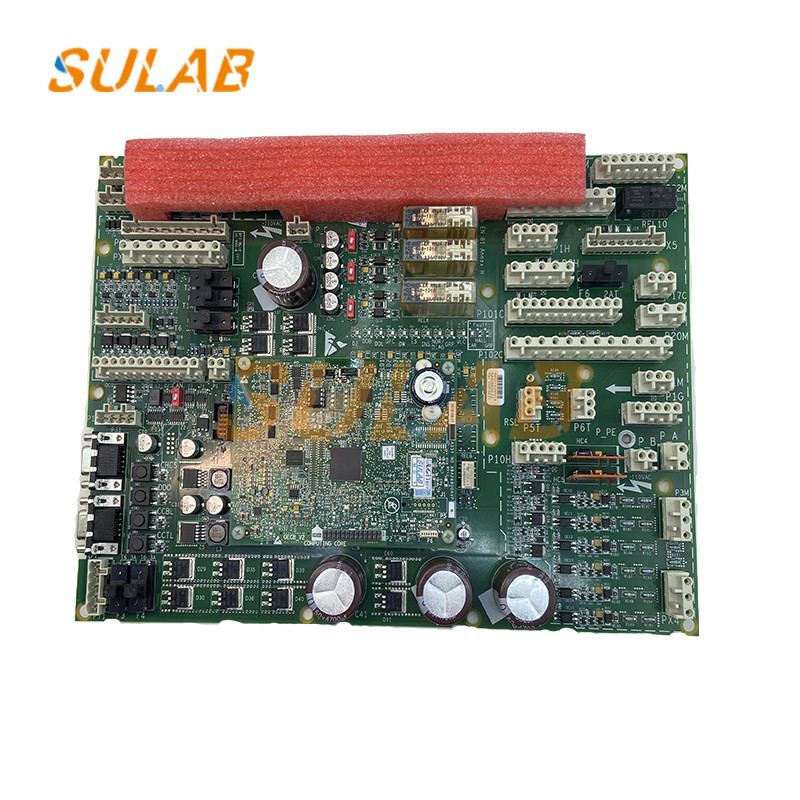

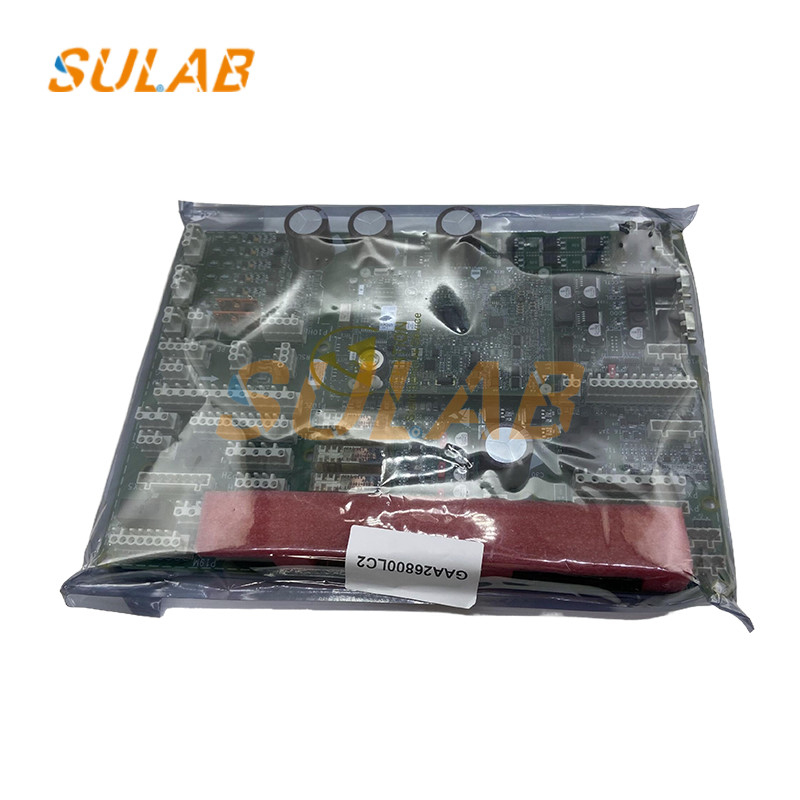

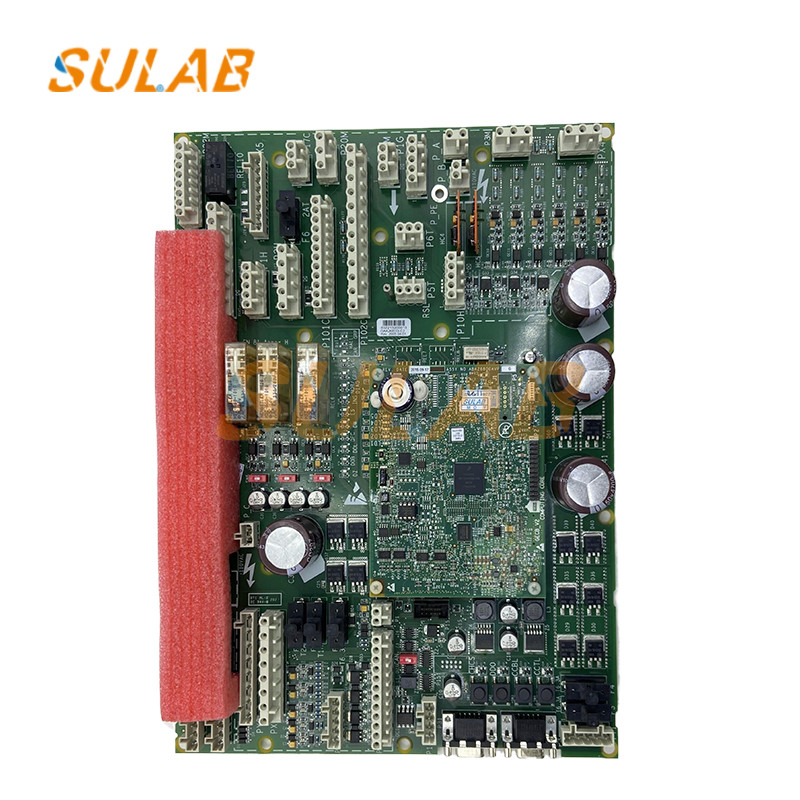

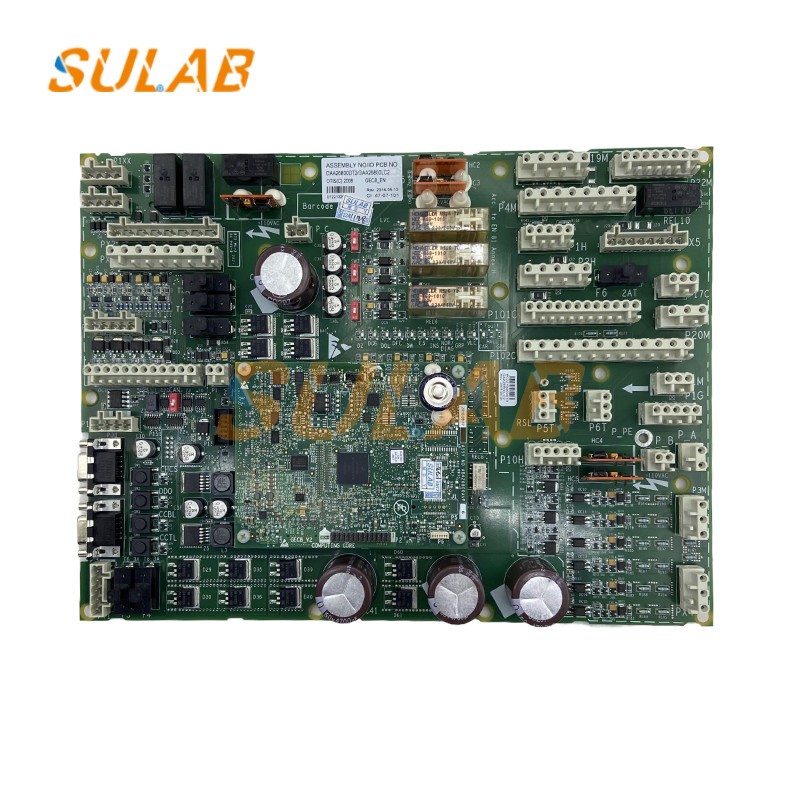

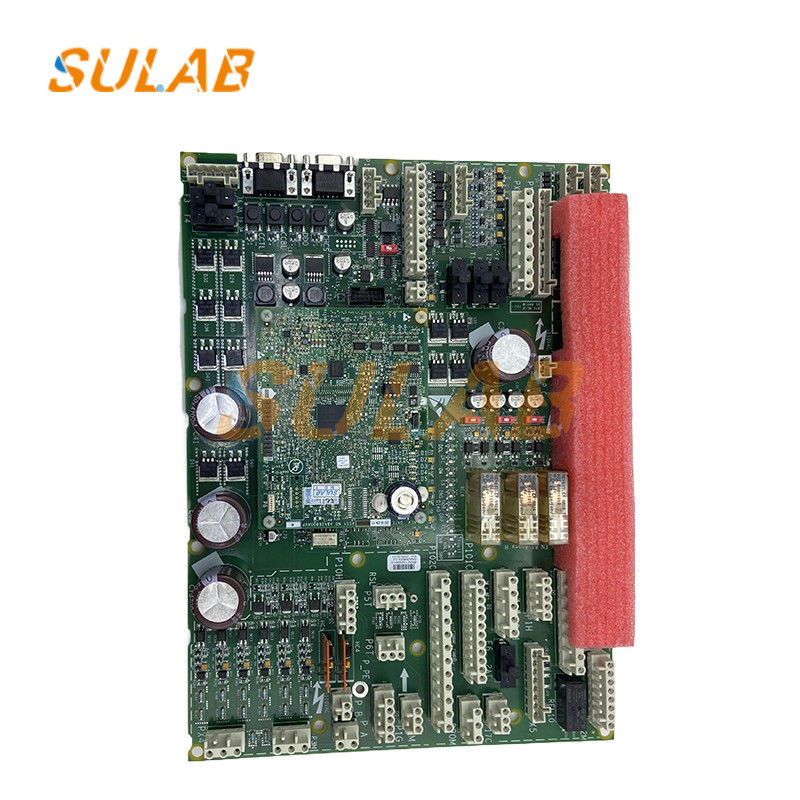

Фотографии для OTIS Лифтная схема GECB Главная плата PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6
Инвертор OTIS OVF30 - это инвертор, оборудованный системой управления 300VF раннего лифта OTIS.вероятность повреждения платы ABA26800XU1 (или XU2) в инверторе относительно высока.. Я отремонтировал много инверторов. Теперь я поделюсь с вами неисправностями, которые легко повреждаются и трудно найти. Если есть какие-либо недостатки, пожалуйста, укажите на них.
Неисправность 1: питание включено нормально, главная плата инвертора показывает X04A, а свет UDX на этой плате продолжает включаться и выключаться.и свет BRK не включен.
Точка отказа: эта ошибка обычно вызвана проблемой в схеме сигналов IGBT к панели управления,который обычно вызван увеличением значения сопротивления резистора R118-R124=499 ОмЗамена неисправного резистора может решить проблему.
Неисправность 2: питание нормально, материнская плата инвертора показывает X04A, начать обслуживание, свет UDX на этой плате продолжает включаться и выключаться, в то время как UDX реле продолжает тянуть в,и свет BRK снова включается и выключается.
Точка отказа: эта ошибка обычно вызвана увеличением сопротивления резистора отбора проб в цепи обнаружения тока.R152 увеличиваетсяПросто замените их.
Электронные панели лифтов, включая панели дверных машин, панели кодировщиков, панели ввода/вывода, основные панели управления, панели связи вызовов и панели отображения.
Обычно используемые электронные панели для лифтов могут быть разделены на следующие модули:
1Модуль питания, обычно включающий схему выпрямления, схему стабилизации напряжения, схему фильтра; схему мониторинга питания;
2. Модуль обработки ядра, включающий процессор (или MCU, DSP процессор), EEPROM, RAM, схему декодирования адресного сигнала, схему колебания, схему сброса, схему наблюдения
